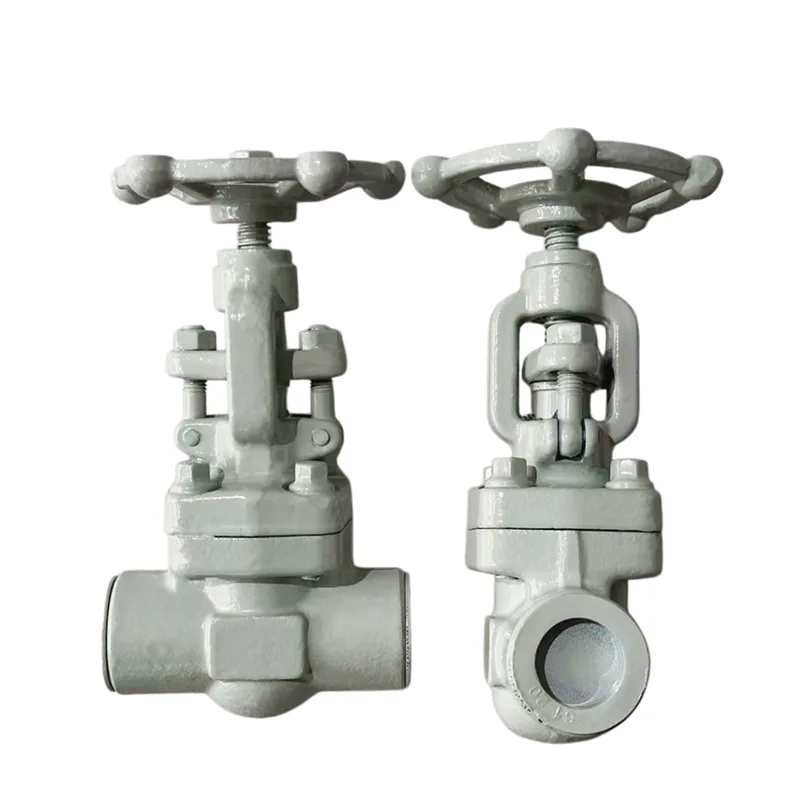

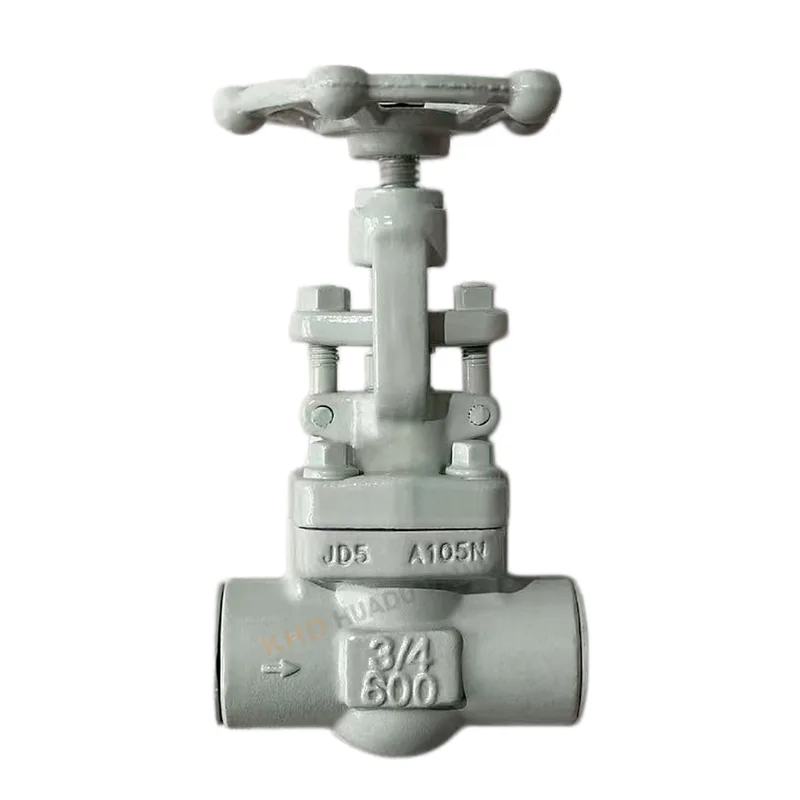

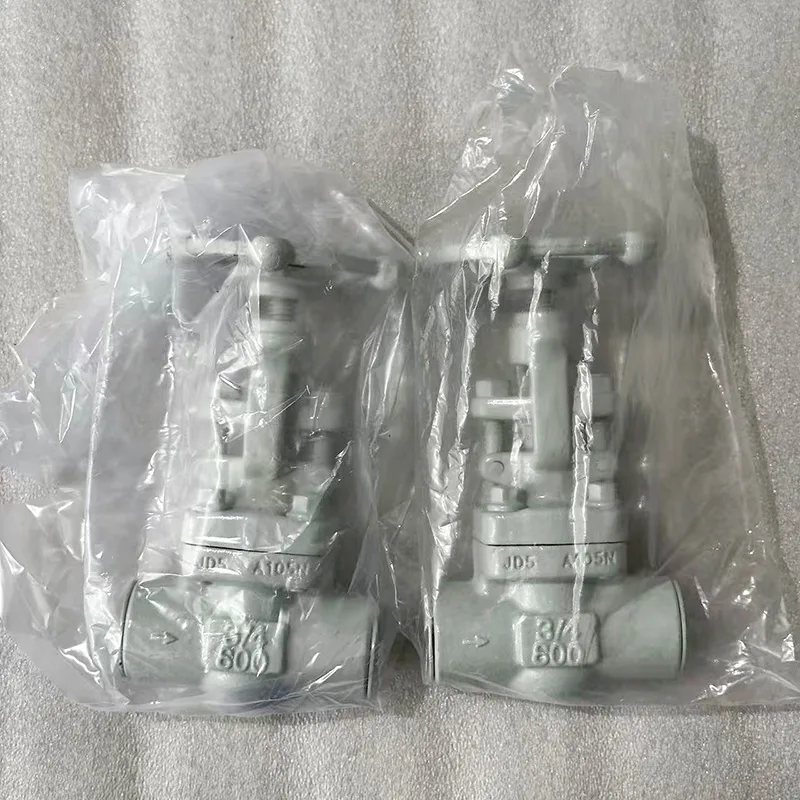

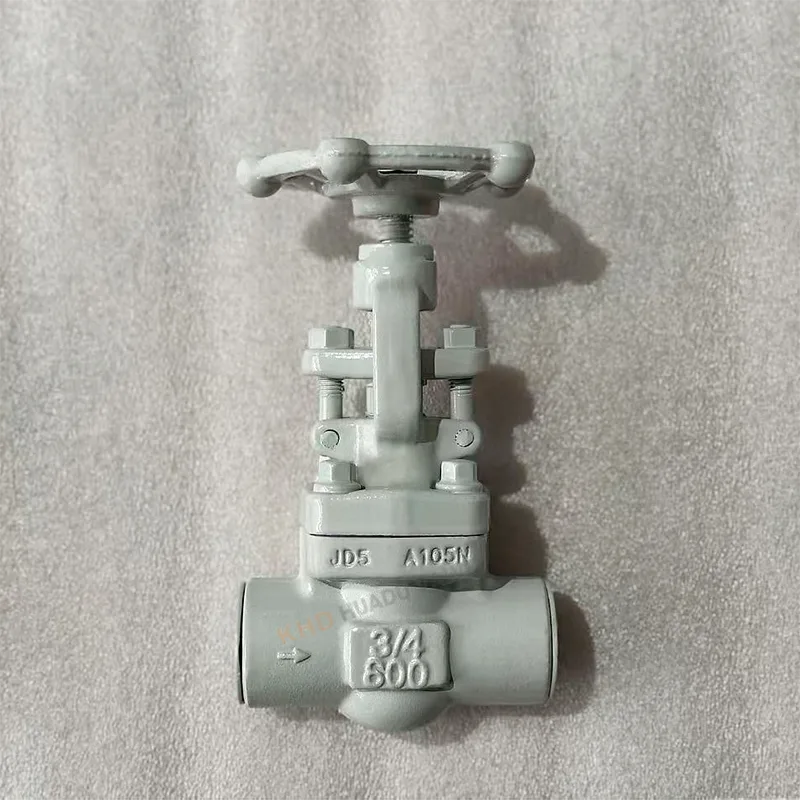

ソケット溶接鍛造ゲートバルブ

ソケット溶接鍛造ゲート バルブは、パイプラインの遮断と流量制御用に設計された高圧工業用バルブです。 Huadu Valve Group によって製造され、A105N 鍛造炭素鋼を使用しており、クラス 600 の作業条件に適しています。安全性とシール性能が重要である石油、化学、電力、高圧蒸気システムで広く使用されています。ソケット溶接された鍛造ゲート バルブは、要求の厳しい産業環境でも安定した動作と長寿命を保証します。

原材料と構造上の利点

高品質の鍛造スチールボディ

ソケット溶接鍛造ゲート バルブは A105N 鍛造炭素鋼で作られており、以下を保証します。

高い強度と密度

優れた耐衝撃性

気孔や砂穴などの鋳造欠陥がない

厳格な材料検査

原材料の各バッチはスペクトル分析を使用してテストされ、次のことが確認されます。

正確な化学組成

リサイクルされた材料や規格外の材料は使用しません

安定した機械性能

ソケットウェルド接続の利点

ソケット溶接鍛造ゲートバルブ接続タイプにより、次のことが可能になります。

強力なシール性能

フランジに比べて耐高圧性に優れる

重要なシステムにおける漏洩リスクの軽減

技術仕様

標準パラメータ

サイズ：DN15～DN50（通常在庫）

圧力定格: クラス 300 / クラス 600

材質：A105N鍛造炭素鋼

タイプ: ソケット溶接鍛造ゲートバルブ

温度範囲: -29°C ～ 570°C

製造工程

ソケット溶接鍛造ゲートバルブは以下の工程で製造されます。

一体型鍛造

熱処理（焼きならし処理）

CNC精密加工

パフォーマンスの特徴

ミクロンレベルのシール面精度

漏れのないシール性能

詰まりのないスムーズな動作

高温蒸気システムに最適

応用分野

石油・ガス産業

ソケット溶接鍛造ゲートバルブは以下の分野で広く使用されています。

製油所のパイプライン

オイルトランスミッションシステム

天然ガス施設

化学工業

高圧化学パイプライン

腐食性流体制御システム

反応器入口/出口システム

電力産業

蒸気パイプライン

火力発電システム

復水パイプライン

一般産業用

高圧小径パイプライン

機器絶縁システム

安全遮断アプリケーション

主要な属性

よくある質問

ソケット溶接接続とは何ですか?

ソケット溶接接続は、凹んだソケットにパイプを挿入し、外側を溶接するパイプの接合方法です。高圧の小径システムでよく使用されます。

ソケット溶接鍛造ゲートバルブの場合、パイプをバルブエンドのソケットに挿入して溶接し、強力で漏れのない接合部を形成します。

ソケット溶接接続の主な特徴

高い強度と耐圧性

優れたシール性能

DN15 ～ DN50 の小規模パイプラインに最適

ねじ継手と比較して漏れのリスクが軽減されます。

石油、ガス、蒸気システムで一般的

ソケット溶接バルブは溶接する前に分解する必要がありますか?

はい、絶対に。ソケット溶接鍛造ゲートバルブを取り付ける前に、溶接中にバルブを部分的に組み立てないでください。

適切な取り付け方法:

可能であれば内部コンポーネントを取り外します（またはバルブが完全に開いていることを確認します）

パイプをソケットに完全に差し込みます

小さな拡張ギャップ (約 1.5 ～ 2 mm) を維持します。

溶接は外部継手のみに行ってください。

バルブを操作する前に冷却してください

重要な注意事項:

バルブ本体の過熱を避ける

溶接スラグがバルブキャビティに侵入するのを防ぎます

溶接前に正しい位置合わせを確認してください

溶接が不適切だと、シール面が損傷し、バルブの寿命が短くなる可能性があります。

OS&Yとボルト付きボンネットの違いは何ですか?

これらはゲート バルブに使用される 2 つの異なる構造設計です。

OS&Y（外ネジ＆ヨーク）

ステムのネジ山がバルブ本体の外側にある

目に見えるステムの動きで開閉状態を示します

メンテナンスや稼働監視が容易に

防火および産業システムで一般的

ボルト付きボンネット

ボンネットとバルブボディはボルトで接続されています

内部ステム設計 (外部からは見えません)

コンパクトな構造

一般産業用途に広く使用されています

単純な比較:

OS&Y = 外部からの可視化 + 簡単な稼働監視

ボルト締めボンネット = コンパクト + コスト効率の高い構造

どちらのタイプも、プロジェクトの要件に応じてソケット溶接鍛造ゲート バルブに適用できます。
