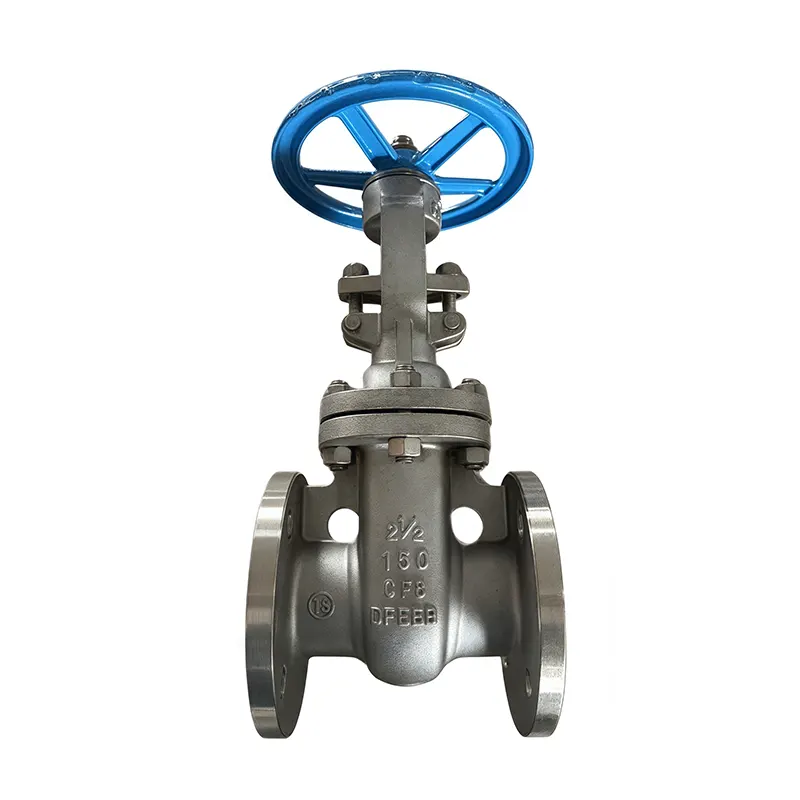

産業用ステンレスゲートバルブ工場直送

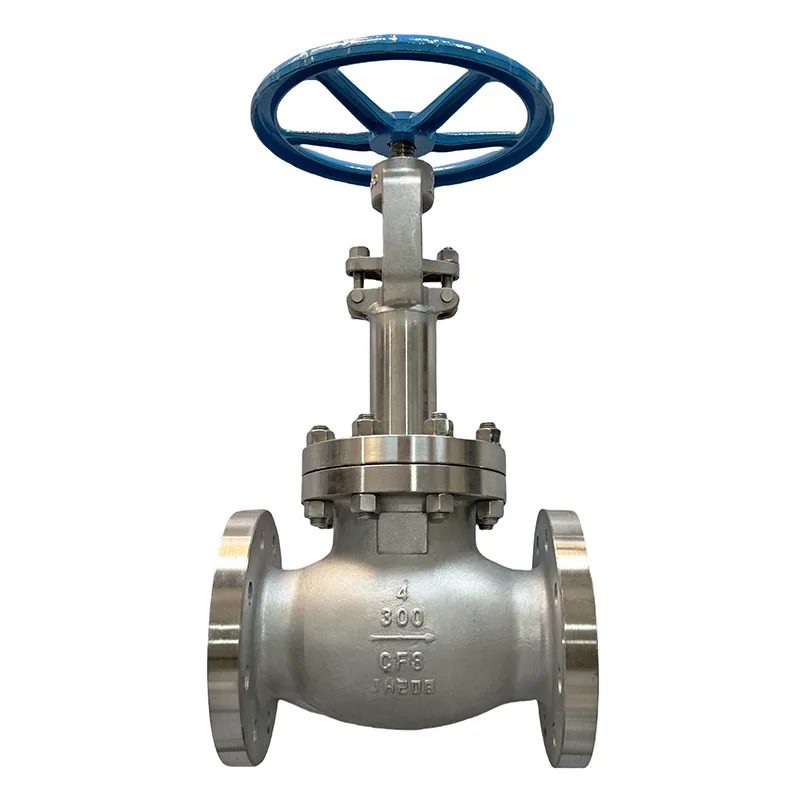

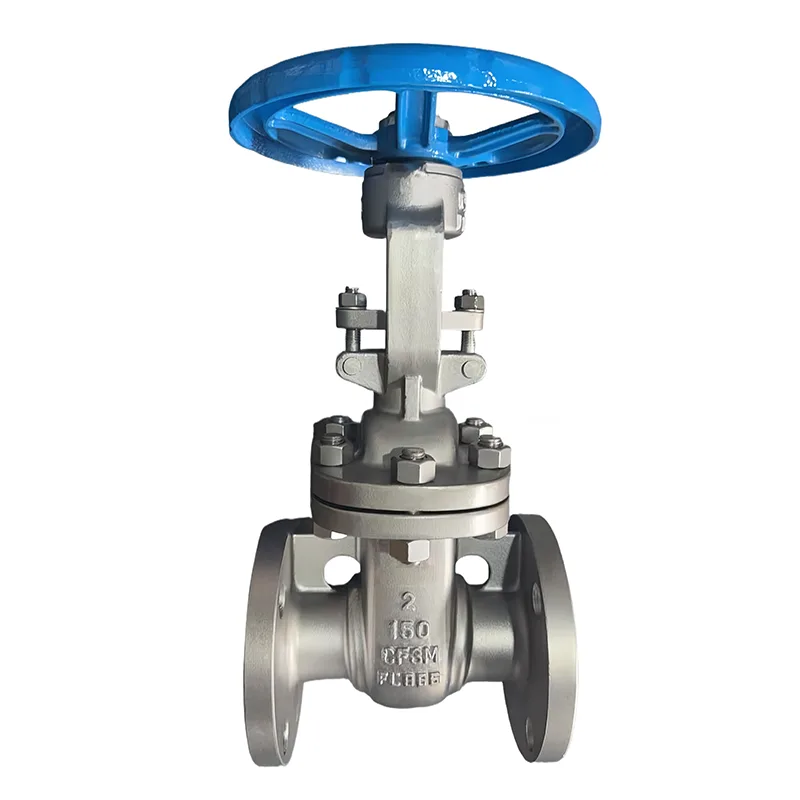

主にGB規格、ANSIアメリカ規格、JIS日本規格のボールバルブを生産しております。グローブバルブ、ゲートバルブ、チェックバルブ、ストレーナーなどの製品。当社の製品はすべて、関連する規格に厳密に従って製造されています。

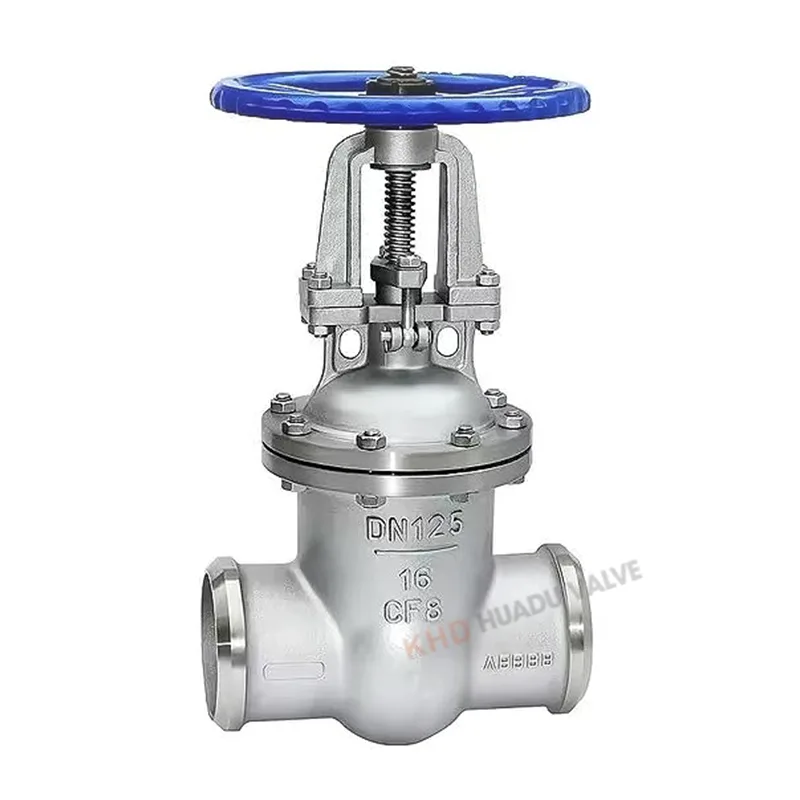

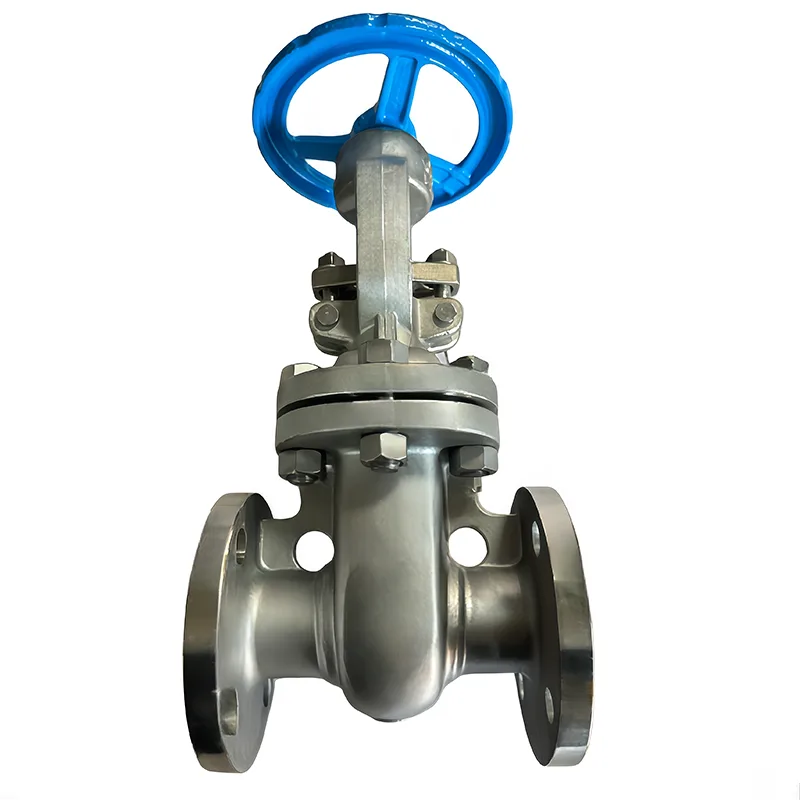

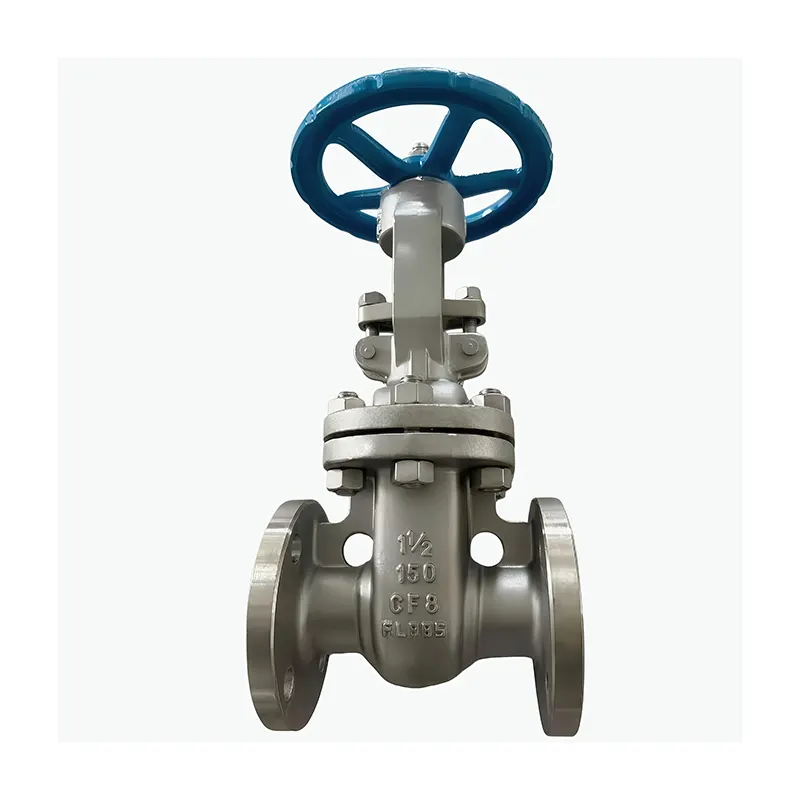

溶接ゲートバルブ、フランジゲートバルブなどを供給できます。いつでもお気軽にお問い合わせください。当社には、お客様とコミュニケーションをとり、ご質問に答え、専門的なサポートを提供する専門スタッフがいます。

一般的なサイズとタイプは何ですか?

ライジングステムとノンライジングステム

構造の違い

ステンレス製ゲートバルブは、外ねじ＆ヨーク（OS&Y）ライジングステムと内ねじノンライジングステムの 2 つの設計に分類されます。

ライジングステム：バルブステムが上下に動き、ステムのネジ山がバルブ本体の外側に露出します。

はずみ車が回転→ステムが上方に伸び→ウェッジゲートが上昇してバルブが開きます。

ノンライジングステム：バルブステムは上昇せずに回転のみを行います。すべてのステムのネジ山はバルブ本体の内側にあり、媒体に浸されています。

ハンドルの回転 → 雌ねじによりゲートが上下に駆動され、ステムの高さは変わりません。

視覚的およびオープンな表示

ライジングステム: ステムが長く伸びるほど、バルブはより開きます。

目盛りがなく、開閉状態が直接目で確認でき、一目瞭然です。

ノンライジングステム: ステムの高さは常に一定に保たれます。

開度は直接見ることはできません。バルブの状態はハンドルのスケールまたはインジケーターによってのみ判断できます。

設置に必要なスペース

ライジングステム：開弁時にステムが上方に伸びるため、バルブ上に大きな垂直スペースが必要となります。

吊り天井や狭いパイプラインスペースには適していません。

非上昇ステム: ステムは上昇せず、上部のスペースを最小限に抑えます。ヘッドルームの低いエリア、地下井戸、溝、埋設パイプラインに適しています。

耐食性と寿命

ライジングステム: 露出したステムスレッドは、湿気、ほこり、腐食、錆に弱いです。屋外、湿気の多い、酸性の環境では耐用年数が短くなります。

ノンライジングステム: 雌ねじは媒体によって保護され、空気や雨水から隔離されています。より優れた耐腐食性能と長寿命を実現します。

メディアの互換性

ライジングステム: 下水、不純物、粒子など、あらゆる種類の媒体に適しています。

ノンライジングステム: 雌ねじは不純物の詰まり、詰まり、焼き付きを起こしやすいです。下水、スラリー、汚れた媒体には適していません。きれいな水、きれいな石油製品、きれいなガスにのみ適用されます。

保守点検

ライジングステム：ステムネジ部が露出しているため錆びやすく、定期的な注油が必要です。ステムの詰まりや磨耗が目視で確認できるため、保守点検が容易です。

ノンライジングステムゲートバルブ：外部からは内部の異常が確認できません。ステムの摩耗や焼き付きは発見して修復するのが難しいため、バルブが損傷すると、通常は完全に交換されます。

圧力とサイズの範囲

ライジングステム: 小、中、大径の全範囲をご用意しています。

ノンライジングステム：主に中径と大径で製造され、地下埋設パイプラインに広く使用されています。

一般に、両方のタイプのステンレス鋼製ゲート バルブは日常用途で広く使用されています。さまざまな作業条件に応じて適切な製品をお選びいただけます。
