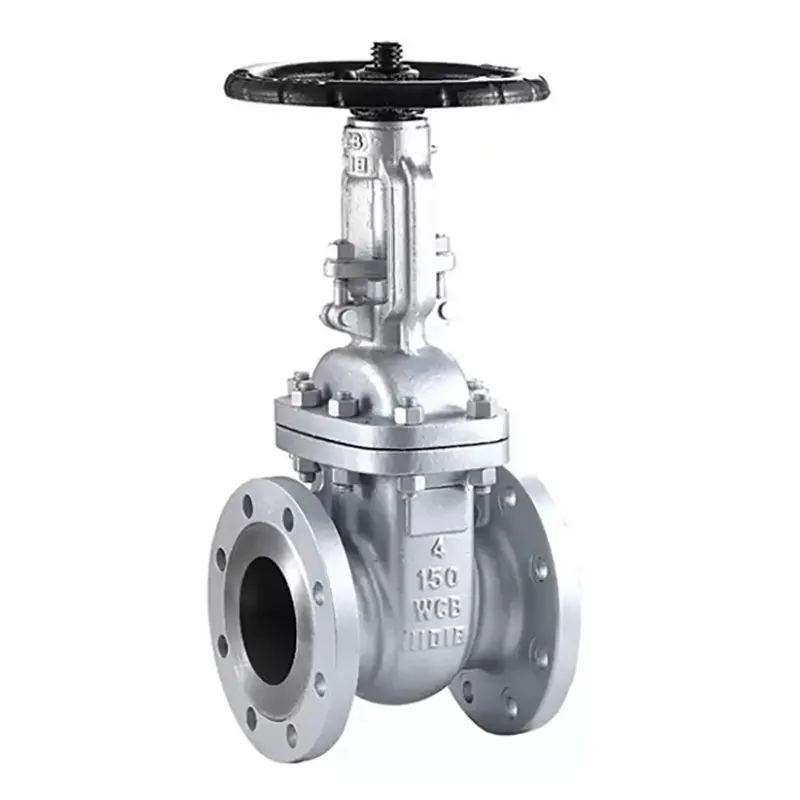

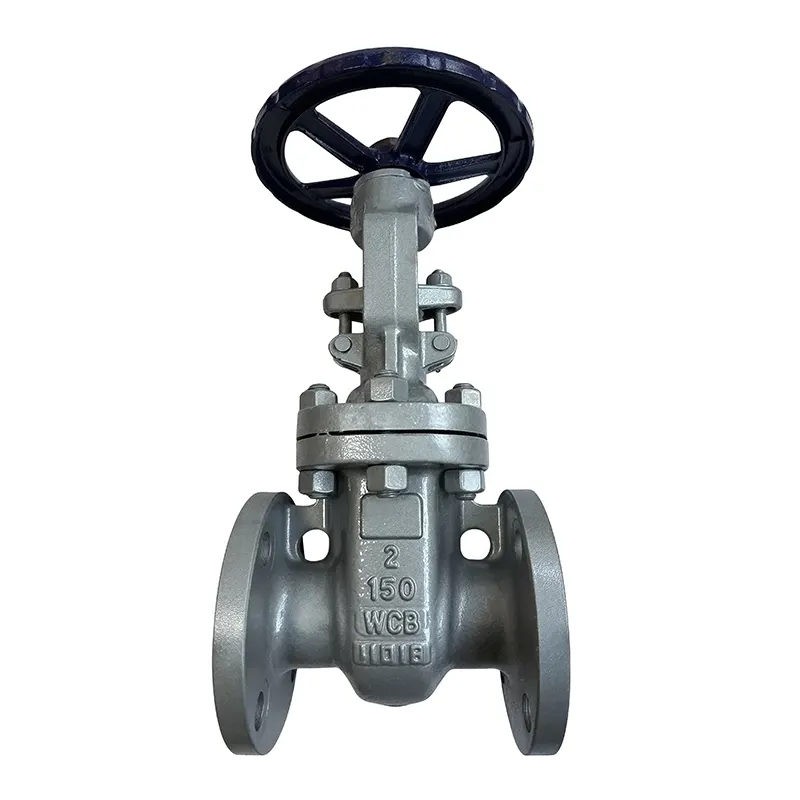

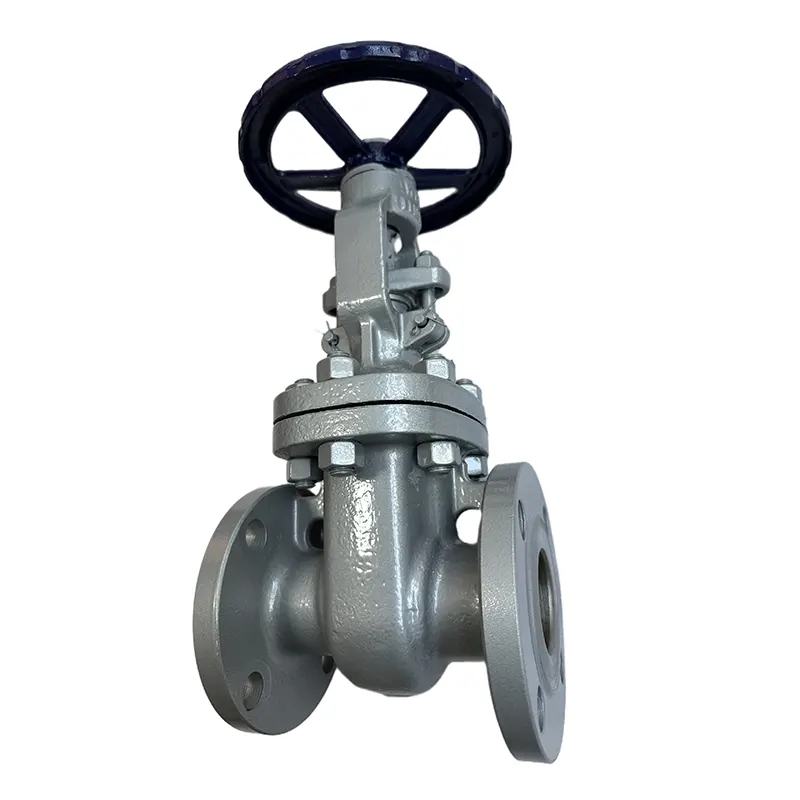

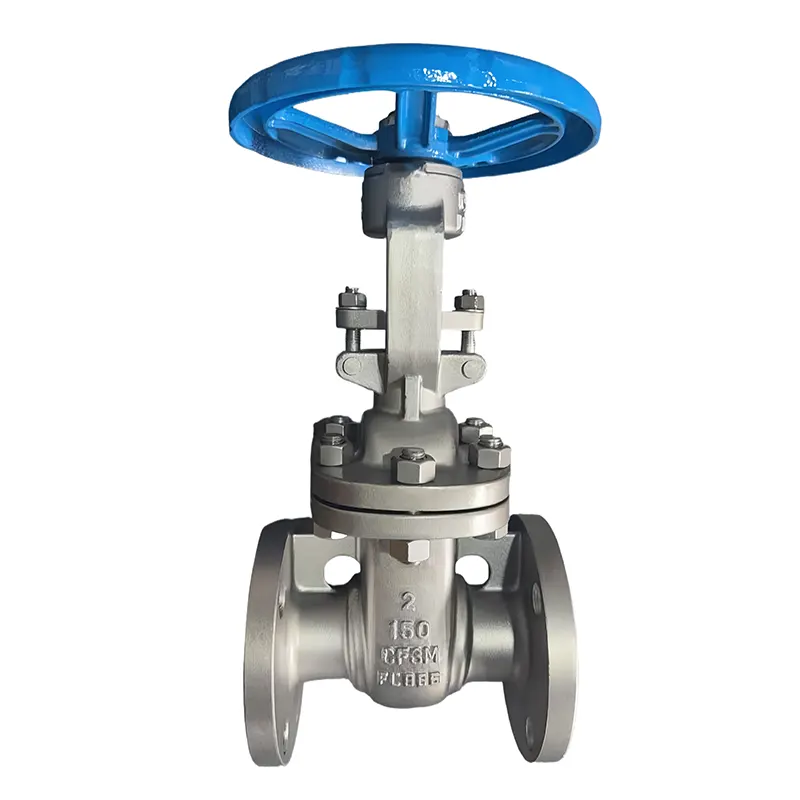

高圧ゲートバルブ

当社は ISO および API 認証を取得した認定バルブ メーカーであり、高精度の生産ラインと API 598 静水圧試験を含む厳格なフルレンジ QC を備えています。 OEM および ODM のカスタマイズは、トライアル注文や大量注文に対して柔軟な MOQ で利用できます。当社の頑丈な高圧ゲートバルブは世界中に出荷されており、エンジニアリングクライアントから高く評価されています。

これらの高圧ゲートバルブはどのような作業シナリオに適応できますか?

これらは高圧パイプラインのフルボア絶縁遮断装置として機能し、石油およびガス輸送、火力発電所、化学精製所、高温蒸気ラインで広く使用されています。パイプラインのメンテナンスや緊急停止のために流れを完全に開閉します。

主要な属性

このタイプのゲートバルブは絞りや圧力調整作業に適していますか？

絶対に違います。これらのゲート バルブは、純粋にオンオフ分離用に設計されています。バルブを部分的に開くと、高速に流れる媒体によって硬質合金のウェッジ シール面が著しく浸食され、永続的な漏れが発生します。減圧と流量制御には特別な調整弁が必要です。

これらの高圧ゲートバルブの製造にはどのような原材料が使用されますか?

ボディおよびボンネット: 鋳造 A216 WCB、鍛造 A105、低温 A350 LF2 炭素鋼

バルブステム: A182 F304、A182 F316 または 13Cr ステンレス鋼

ウェッジディスク: ステライト硬質表面を備えた炭素鋼基板

座面：ステライト/インコネル硬質合金

シールガスケット：RTJメタルリングガスケット、グラファイトうず巻ガスケット

高圧パイプラインサービスにおいて、ボールバルブやバタフライバルブと比較して高圧ゲートバルブがより良い選択肢となるのはどのような利点ですか?

まず、完全なストレートスルーボアにより、流れ抵抗がほぼゼロになります。ボールバルブにはトラップされたキャビティがあり、バタフライバルブには内部ディスク障害物があり、余分な圧力損失が発生します。

第二に、全金属ハードシールウェッジ構造はクラス 2500 の超高圧と高温に耐えることができますが、ソフトシールのボールバルブやバタフライバルブは極端な熱負荷や圧力負荷がかかると故障します。

第三に、厚い厚壁の本体とオプションの溶接ボンネットにより、重要な高圧可燃性媒体パイプラインの場合、フローティングボールおよびウェハーバタフライバルブでは解決できない漏れのリスクが排除されます。

第 4 に、ほとんどのバタフライ バルブが満たすことができない必須の安全基準である API 6D 耐火認証をサポートしています。

標準の高圧ゲートバルブを区別する中心的な構造設計は何ですか?

流量損失を削減する完全な貫通導管のストレートボア

ステライト合金でコーティングされたソリッドまたはスプリットウェッジで気泡を通さない金属間シールを実現

厚肉鋳造/鍛造炭素鋼ボディ、ボルト締めまたは耐圧溶接ボンネット

信頼性の高い高圧シールを実現するRTJ金属リングフランジガスケット

外部媒体の漏れを防ぐ多層バックシートステムシール

API 6D、ASME B16.34 に完全準拠し、API 598 の静水圧および耐火性テストに合格

複数の駆動オプション: ハンドル、ギアボックス、電気、空気圧、または油圧アクチュエーター
