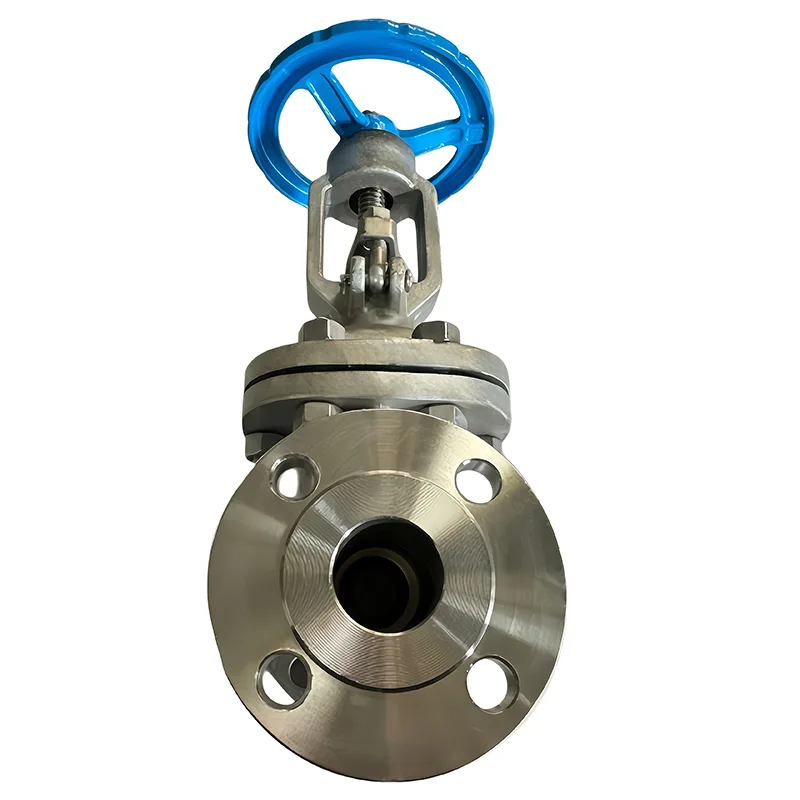

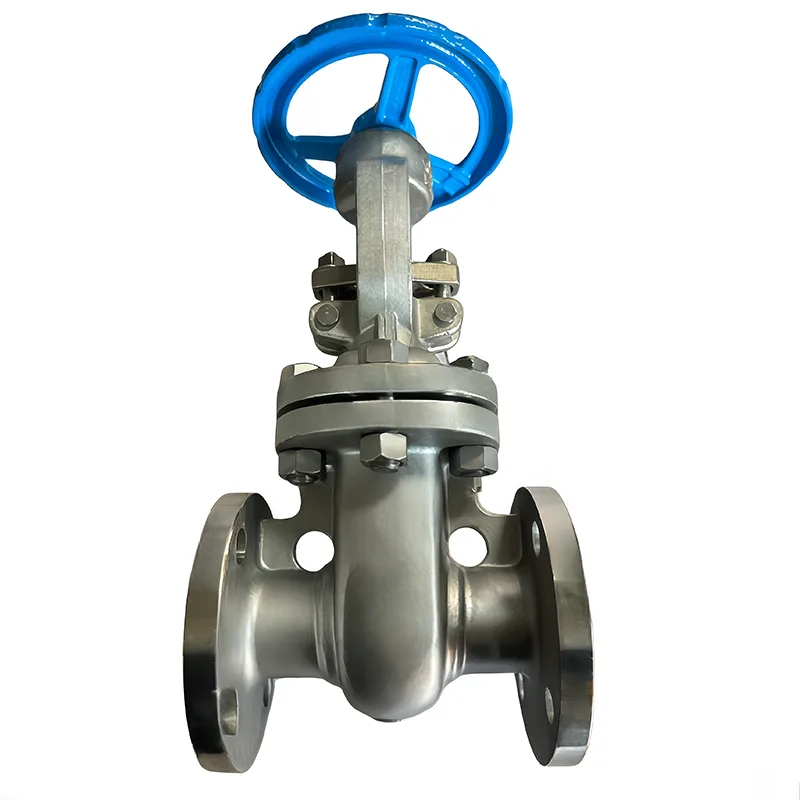

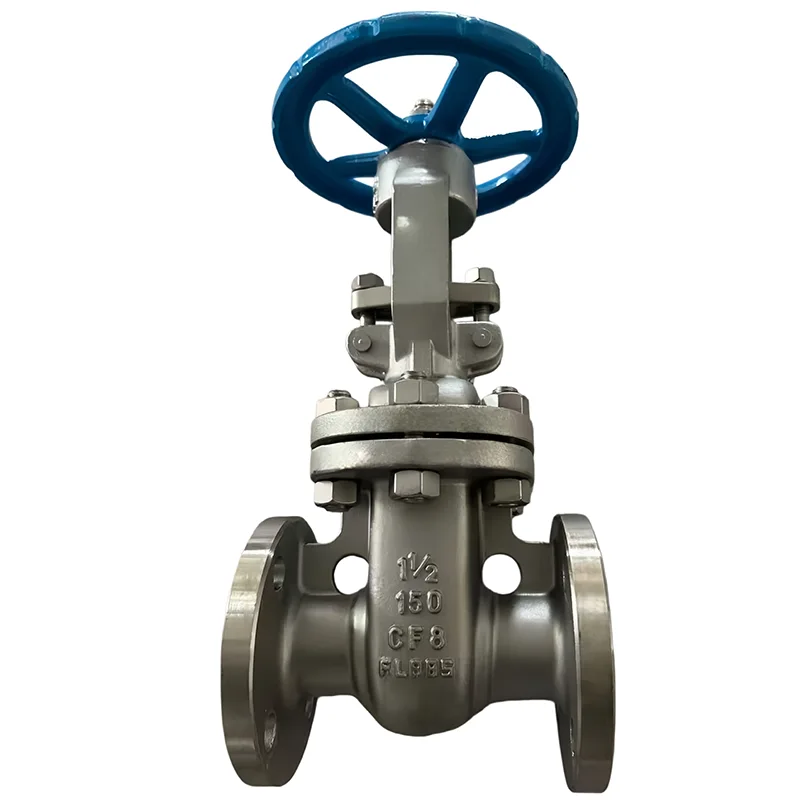

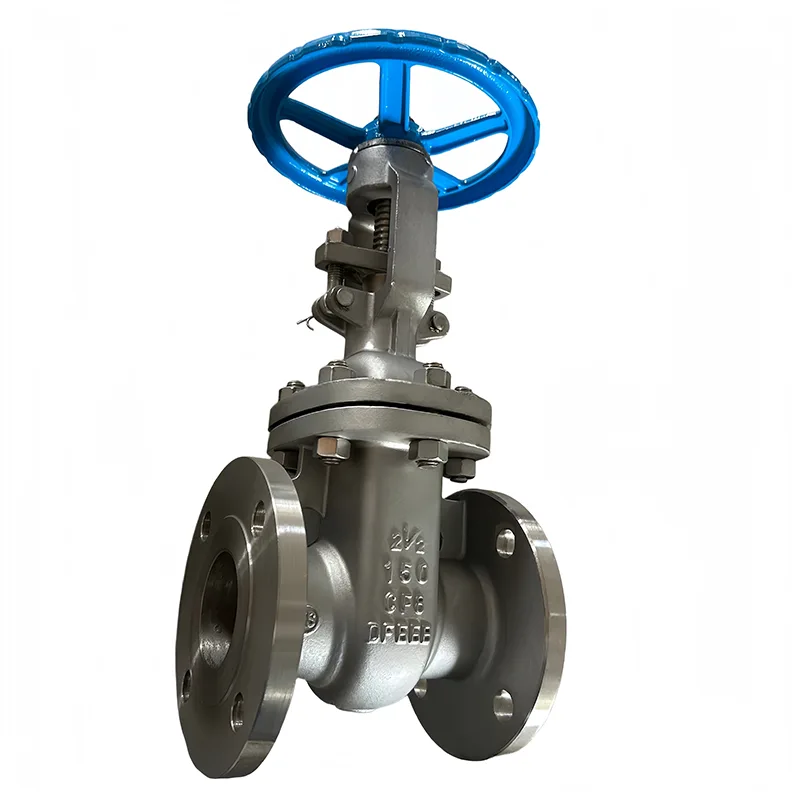

ステンレス鋼APIフランジゲートバルブ

コア構造と動作原理

ステンレス鋼 API フランジ ゲート バルブは、主にバルブ本体、ボンネット、ゲート ディスク、ステム、ハンドホイール (またはアクチュエーター)、フランジなどの主要部品で構成されています。その中心となる構造設計は米国規格に準拠しており、安定した動作を保証します。

動作原理

ハンドホイールを回転させる（またはアクチュエータを駆動する）と、バルブステムが昇降し、ゲートディスクとシートの開閉を制御します。ゲート ディスクが完全に開くと、媒体は最小限の圧力降下で障害物なくフルボアを通って流れます。全閉時はシートにぴったりフィットし、確実な遮断を実現します。

ゲートディスク

ウェッジまたはパラレルタイプで設計されています。ステンレス鋼 API フランジ ゲート バルブが最も広く使用されています。温度変化による変形を自動的に補正し、しっかりと密閉してメディアの漏れを防ぎます。

バルブステム

OS&Y(Outside Screw & Rising Stem)デザインを主に採用。ステムネジ部がバルブボディの外側に露出しているため、バルブの開度状態の確認が容易です。同時に、ねじ山がメディアによって腐食されるのを防ぎ、耐用年数を延ばします。

フランジ接続: ASME B16.5 などの ANSI フランジ規格に準拠。 ANSI パイプライン システムに直接接続でき、取り付けが簡単、しっかりとした接続、高圧および高温への耐性が特徴です。

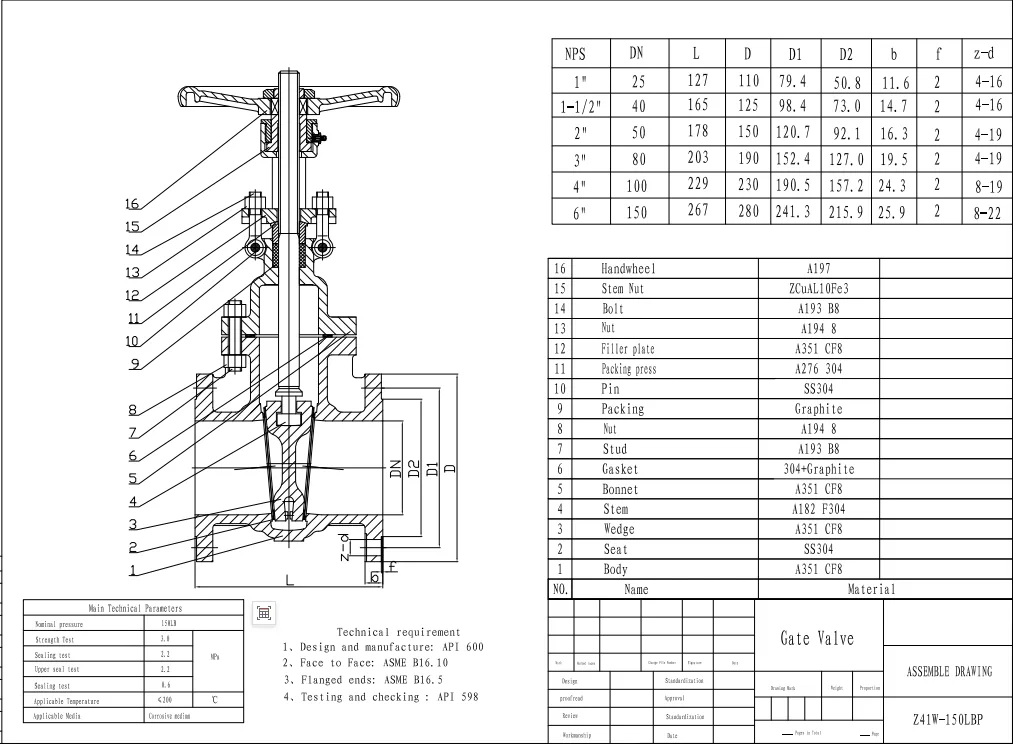

技術的パラメータ

使用上の注意

ステンレス鋼 API フランジ ゲート バルブの操作中は、ゲート ディスクやバルブ シートの損傷を防ぐため、バルブを激しく開閉しないでください。シール性能に影響を与える可能性があります。

詰まりを防ぎ、耐用年数を延ばすために、バルブステム、ハンドホイール、その他の部品に定期的に注油してください。

材料の不一致によるバルブの腐食や漏れを避けるために、媒体の特性に応じて適切なステンレス鋼材料とシールの種類を選択してください。

展示体験

花都は上海、米国、ドイツなどを含む多くの地域や国で展示会に参加してきました。当社は国際市場の開拓に成功し、製品を世界市場に宣伝してきました。

花都会社の利点

高度な設備と充実した検査手法

同社は、製品製造の精度と品質を保証するために、高精度の CNC 機械とマシニング センターを備えています。同社は、顧客にプリセールス、インセールス、アフターセールスのコンサルティングとサービスを提供するために、24時間サービスホットラインを備えた包括的なサービスシステムを確立しています。

専門チームとフルプロセス能力

花都は製品のマーケティング、設計、製造、検査の専門技術を有しており、また企業管理の分野でも様々な質の高い人材を擁しています。

成熟した出荷プロセスと高品質な物流パートナー

成熟した出荷プロセスと高品質の物流パートナーの連携により、顧客が必要な製品を最短時間で確実に受け取ることができます。

総合的なサービス体制

当社はステンレス製 API フランジゲートバルブを製造・販売するだけではなく、お客様にとってより大きな価値の創造を目指しています。当社は充実したサービス体制を確立しております。
