頻繁な切り替えや流量調整に玉形弁が不可欠な理由は何ですか?

化学処理プラント内では、蒸気温度制御ループが毎日数十回循環します。オペレーターがバルブを調整すると、温度が安定し、サイクルが繰り返されます。一見すると、これは日常的なことのように見えますが、6 か月の使用後にバルブが故障し、コストのかかるプラントの停止を余儀なくされるまでは続きます。根本的な原因は？ゲートバルブが設置された場所グローブバルブそうであるべきだった。ゲート バルブは分離には優れていますが、頻繁なスロットリングを想定して設計されていません。変調が繰り返されるとシール面が不均一に摩耗し、漏れや最終的な故障につながります。これは、さまざまなバルブ設計の基本的な強みを理解することで回避できる種類の間違いです。

グローブ バルブは、流量制御の主力製品としての評判を得ています。これらは、頻繁な操作と正確な流量調整が必要なアプリケーション向けに特別に設計されています。その秘密は、流路に対して垂直に動くディスク、密閉性をもたらすシート、絞りに最適な圧力降下を生み出す流路といった特徴的なデザインにあります。全開または全閉になるように設計されたゲート バルブとは異なり、グローブ バルブは調整するように作られています。優れたシール特性、幅広い流量制御機能、および頻繁なサイクリングによる磨耗に耐える機能を備えています。この記事では、発電から石油化学処理に至るまで、さまざまな業界でグローブ バルブを不可欠にする設計原則、性能特性、選択基準について説明します。

目次

• 1. グローブバルブとは何ですか?またどのように機能しますか?
• 2. グローブバルブの設計が頻繁な操作に適しているのはなぜですか?
• 3. 玉形弁はどのようにして正確な流量調整を実現するのですか?
• 4. 高品質のグローブ バルブを定義する技術仕様は何ですか?
• 5. スロットルに関してグローブバルブと他のタイプのバルブを比較するとどうなりますか?
• 6. グローブバルブの耐用年数を延ばすメンテナンス方法は何ですか?
• 7. よくある質問 (FAQ)
• 8. 結論

1. グローブバルブとは何ですか?またどのように機能しますか?

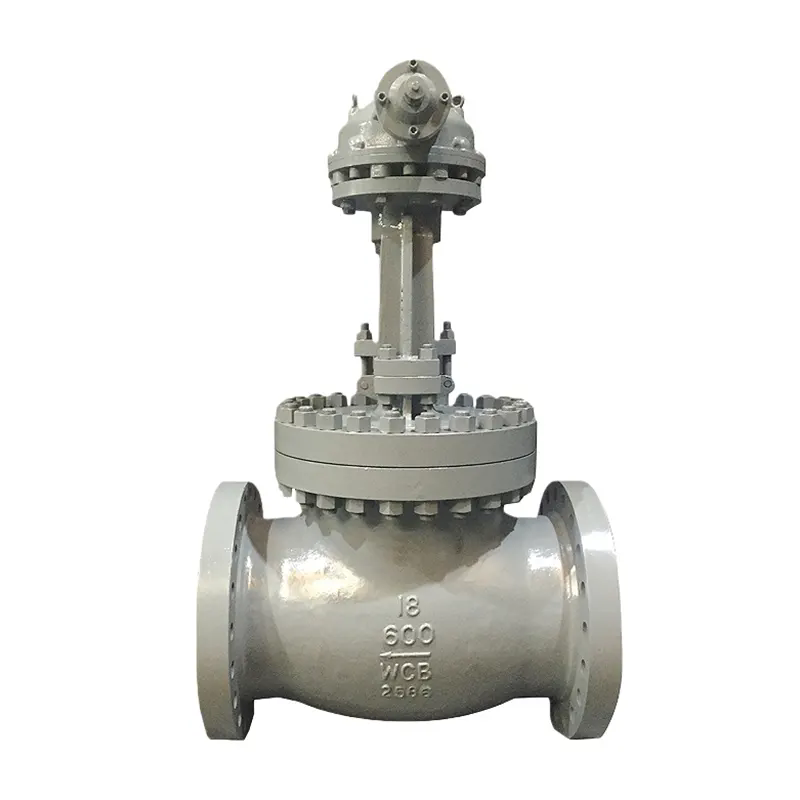

グローブバルブは、配管システムの流れを開始、停止、調整するために使用される直線運動バルブです。その名前は、内部コンポーネントを収容する本体の形状が球形であることに由来しています。グローブ バルブの特徴は、流路に対して垂直に配置されたディスクとシートのアセンブリです。バルブが開くと、ディスクが上昇してシートから離れ、流体が流れる隙間が生じます。閉じると、ディスクがシートにしっかりと固定され、しっかりと密閉されます。この垂直な動きにより、ゲートが流れと平行に動くゲート バルブとグローブ バルブが区別されます。

グローブバルブの動作を理解するには、家の蛇口を想像してください。ハンドルを回すとゴム製のワッシャーが金属製のシートに対して上下に動き、水の流れを制御します。これも本質的には同じ原理です。グローブ バルブは、ねじ付きステム (または非上昇ステム) を使用して、ハンドルからの回転運動を直線運動に変換します。ハンドルを回すとステムが回転し、ディスクが上下に動きます。ディスクの位置によって流れの開口部のサイズが決まり、それによって流量が決まります。流体はバルブ本体に入り、シートオリフィスを通過し、反対側から出ます。流れの方向の変化、つまり流体が通過する際に 90 度回転する必要があるため、圧力降下が発生し、グローブ バルブが絞りに優れたものになります。

グローブ バルブの設計は、単一のモノリシックな概念ではありません。 T型、Y型、アングルグローブバルブなどバリエーションが豊富です。 T パターンが最も一般的で、入口と出口が一直線に並んでいます。 Y パターンは、流路に対して 45 度の角度を付けたステムを特徴としており、圧力損失が低くなり、優れた流量特性が得られます。アングル グローブ バルブは入口と出口が 90 度の角度になっているため、スペースが限られている場合や流れの方向を変える必要がある場合の用途に適しています。花都バルブグループ株式会社はあらゆる種類のグローブ バルブ構成を製造しているため、エンジニアは特定の用途に最適な設計を選択できます。

2. グローブバルブの設計が頻繁な操作に適しているのはなぜですか?

バルブが頻繁に操作される場合、最も懸念されるのは摩耗です。バルブが開閉するたびにシール面が接触し、摩擦が生じます。時間が経つと、この摩擦によってシール面が侵食され、漏れが発生する可能性があります。グローブ バルブの設計は、この摩耗を最小限に抑えるように特別に設計されています。耐久性の鍵は、ディスクとシートの相互作用にあります。グローブバルブでは、ディスクがステムによってガイドされ、閉じるたびにディスクがシートと完全に位置合わせされます。この正確な位置合わせにより、不均一な摩耗の原因となるディスクがシートに対して斜めに擦れるのを防ぎます。

もう 1 つの利点は、グローブ バルブの自動洗浄作用です。流体がバルブを通過すると、座面を横切って流れます。この流れは、特に高速で、シート上に蓄積する可能性のある粒子や堆積物を洗い流すのに役立ちます。この自浄作用は、特に汚れた液体や汚染された液体を使用する用途において、バルブの耐用年数を延ばす上で重要な要素です。対照的に、ゲート バルブには異なるダイナミクスがあります。ゲート バルブが部分的に開いていると、流れがゲートとシートを通過し、急速な浸食が発生します。このため、ゲートバルブは絞りには適していません。一方、グローブバルブは、流体を座面から遠ざける流路を備えて設計されており、浸食を軽減します。これは流れの形状の結果です。流体はバルブに入り、方向を変えてから出ます。座面は流れの影響を最小限に抑えるように配置されています。

花都バルブグループ株式会社の工場では、さまざまなバルブ設計について広範な摩耗テストを実施しました。高温蒸気条件下での 10,000 回のフルストローク動作をシミュレートしたテストでは、標準的なグローブ バルブは測定可能な漏れなくシールを維持しましたが、同じ条件下のゲート バルブはわずか 1,000 サイクル後に重大な摩耗と漏れを示しました。この試験データは、頻繁な操作に対するグローブ バルブの優位性を強調しています。ディスクとシートの素材も重要な役割を果たします。高温用途では、ステライト面ディスクと硬化ステンレス鋼シートを備えたグローブ バルブが優れた耐摩耗性を発揮します。 Stellite 硬化表面は、頻繁なサイクリングによる繰り返しの衝撃に耐えられる、丈夫で耐摩耗性の表面を提供します。同様に、腐食性用途の場合、モネルディスクとシートを備えたグローブバルブは、化学的攻撃に対して優れた耐性を発揮します。 Huadu Valve Group では、お客様の用途の特定の要求に適合する幅広いトリム材料を提供しています。

3. 玉形弁はどのようにして正確な流量調整を実現するのですか?

精密な流量調整はグローブバルブの中核機能です。単純な隔離バルブとは異なり、グローブ バルブは部分的に開くように設計されており、流れに対する制御された抵抗を提供します。流れを制御する能力は、ディスクの位置と流れの領域の関係から得られます。ディスクがシートから持ち上げられると、流れの面積が増加します。ただし、この関係は直線的ではありません。それはディスクとシートの形状によって決まります。この非線形関係により、広範囲の流量を細かく制御できます。これが、グローブ バルブが制御の調整によく選ばれる理由です。

玉形バルブの流量特性は、多くの場合、その「流量特性曲線」によって説明されます。主にリニア、イコールパーセンテージ、クイックオープニングの 3 つのタイプがあります。線形特性は、流量がバルブストロークに正比例することを意味します。開口部が 10% の場合、最大流量の 10% になります。この特性は、バルブ全体の圧力降下が一定である用途に最適です。等パーセンテージ特性は、バルブストロークが増加するたびに、現在の流量の固定パーセンテージだけ流量が増加することを意味します。 10% ストロークすると流量が 20% 増加する可能性があります。この特性は、より安定した制御を提供するため、圧力損失が変化する用途に最適です。クイックオープン特性により、小さな初動で大きな流量変化が得られ、高速応答が要求される用途に適しています。

正しい流量特性を選択することの重要性を説明するために、蒸気温度制御システムを考えてみましょう。このシステムはグローブバルブを使用して、熱交換器への蒸気の流れを調整します。システムが線形グローブ バルブを使用している場合、温度応答は線形になります。ただし、システムが変動する圧力降下で動作する場合、リニアグローブバルブでは制御が不安定になる可能性があります。等パーセンテージのグローブバルブを使用すると、より安定した制御が得られます。 Huadu Valve Group Co., Ltd. の工場では、さまざまな流量特性を提供するさまざまなディスク形状のグローブ バルブを提供しており、当社のエンジニアリング チームが適切なグローブ バルブの選択をお手伝いします。流量特性の選択はシステム設計における重要な要素であり、当社のチームはお客様の特定のアプリケーションに最適な選択に関するガイダンスを提供できます。

グローブバルブの精度はポジショナの使用によっても向上します。ポジショナは、制御信号を受信し、所望の流量を達成するためにバルブの位置を調整するデバイスです。ポジショナーは、動作条件が変化した場合でも、バルブが必要な正確な位置に開くことを保証します。これは、化学物質の投与や温度制御など、高精度が必要なアプリケーションでは特に重要です。高品質のポジショナーを備えたグローブ バルブを選択することで、エンジニアは +/- 1% の流量制御精度を達成できます。

4. 高品質のグローブ バルブを定義する技術仕様は何ですか?

グローブ バルブを選択する場合、エンジニアはさまざまな技術仕様を慎重に評価する必要があります。これらのパラメータは、バルブの性能、耐久性、およびアプリケーションへの適合性を定義します。主な仕様には、バルブ サイズ (公称パイプ サイズ、NPS)、圧力定格 (クラス)、温度範囲、端接続、本体材質、トリム材質、および流量特性が含まれます。これらの各パラメーターは、プロセスの特定の要件に一致する必要があります。バルブのサイズによってバルブの流量が決まります。バルブが小さすぎると流量が制限され、バルブが大きすぎると高価になり、適切な制御ができない可能性があります。

圧力定格は通常、クラス (クラス 150、クラス 300、クラス 600 など) として指定され、特定の温度でバルブが耐えることができる最大圧力を定義します。高圧用途にはクラス 600 以上のグローブバルブが必要です。温度範囲は構造材料によって決まります。高温用途 (425°C 以上) の場合は、鋳鋼ボディと硬化仕上げトリムを備えたバルブが必要です。極低温用途の場合、ステンレス鋼ボディと特別な低温トリムを備えたバルブが必要です。端部接続は、バルブを配管システムに取り付けるための手段です。最も一般的なタイプは、フランジ付き端、ねじ付き端、溶接端です。フランジ付き端は最も汎用性が高く、ほとんどの用途に使用されます。ねじ付き端は小型のバルブおよび低圧力に使用され、溶接端は高圧および高温用途に使用されます。

花都バルブグループ株式会社では、さまざまな材質と構成のグローブ バルブを製造しています。当社の標準グローブ バルブ ボディは、鋳鉄、ダクタイル鋳鉄、鋳鋼、ステンレス鋼、および高温合金で利用できます。トリムには、13% クロムステンレス鋼、ステライト、モネルなど、さまざまな素材が用意されています。以下の表は、当社の最も人気のあるグローブ バルブ モデルの主要な技術仕様の概要を示しています。

5. スロットルに関してグローブバルブと他のタイプのバルブを比較するとどうなりますか?

エンジニアが正確な流量制御を必要とするシステムを設計する場合、多くの場合、最初の質問は「このアプリケーションにはどのタイプのバルブが最適ですか?」というものになります。スロットルには多くのバルブ タイプを使用できますが、通常はグローブ バルブが推奨されます。その理由を理解するには、グローブ バルブを他の一般的なバルブ タイプ (ゲート バルブ、ボール バルブ、バタフライ バルブ) と比較すると役立ちます。それぞれに独自の長所と短所があり、選択はアプリケーションの特定の要件によって異なります。

ゲートバルブは主にオン/オフサービス用に設計されています。スロットルには適していません。ゲート バルブが部分的に開いている場合、ゲートとシートを横切る高速の流れにより、急速な浸食と摩耗が発生します。ゲート バルブも頻繁に動作するように設計されていません。ゲートのスライド動作によりかじりや焼き付きが発生する可能性があります。グローブバルブでは、流路はスロットリング中の摩耗を最小限に抑えるように設計されており、サービスの調整に適しています。頻繁なスロットリングが必要なアプリケーションには、グローブ バルブが最適です。ボールバルブも一般的なバルブタイプです。優れた遮断機能を備え、さまざまな設計が可能です。ただし、ボールバルブの流量制御範囲はより制限されており、その流量特性は一般に急速に開くため、正確なスロットルには理想的ではありません。グローブ バルブでは、流量特性がより直線的か等しいパーセンテージになり、より優れた制御が可能になります。

バタフライバルブは大口径の用途によく使用されます。コンパクト、軽量、そしてコスト効率に優れています。ただし、一般に、スロットルに関してはグローブ バルブほど正確ではありません。バタフライ バルブの制御特性は非線形であり、高い差圧ではキャビテーションやエロージョンが発生しやすくなります。グローブ バルブは、堅牢な設計と幅広い流量特性を備えており、要求の厳しいスロットル アプリケーションに最適です。以下の表は、スロットリング用途におけるグローブ バルブ、ゲート バルブ、ボール バルブ、バタフライ バルブの主な機能の比較を示しています。

6. グローブバルブの耐用年数を延ばすメンテナンス方法は何ですか?

最高品質のグローブ バルブであっても、適切なメンテナンスがなければ確実に機能しません。予期せぬ故障を防ぎ、バルブの寿命を延ばすためには、定期的な点検と整備が不可欠です。メンテナンス プログラムの最初のステップは、定期的な目視検査です。バルブにステムシールやボディガスケットからの漏れなどの外部漏れがないかチェックする必要があります。また、バルブの動作中に異常な騒音や振動がないかどうかもチェックする必要があります。これは、内部コンポーネントに問題があることを示している可能性があります。優れたメンテナンス プログラムには、内部コンポーネントの分解と検査の計画的なスケジュールが含まれています。

グローブ バルブを分解するときは、ディスクとシートに摩耗、孔食、腐食がないか検査する必要があります。ディスクやシートが摩耗した場合は、多くの場合、ラッピングや研削によって修復できます。ラッピングは、研磨ペーストを使用してシール表面を研磨するプロセスです。これにより、ディスクやシートを交換することなく、バルブのシール性能を回復させることができます。ステムに摩耗や損傷がないか検査する必要があります。パッキンに漏れがないか検査する必要があります。パッキンに漏れがある場合は、増し締めまたは交換することができます。パッキングランドが適切に位置合わせされているかどうかをチェックする必要があります。パッキンは適正トルクで締め付けてください。パッキンを締めすぎるとステムが損傷し、摩擦が増加する可能性があります。締め付けが弱いと漏れの原因となります。

花都バルブグループ株式会社の工場では、適切なメンテナンスを行えば数十年にわたって使用できるグローブ バルブを確認しました。ある顧客である発電所には、35 年間使用されていたグローブ バルブがありました。バルブは毎年分解されて検査され、必要に応じてシール面が研磨されました。バルブは大規模なオーバーホールを必要としたことはありませんでした。これは例外的なケースですが、適切な注意を払えばグローブ バルブが長い耐用年数を提供できることを示しています。使用条件に応じて、年に一度の目視検査と 3 ～ 5 年ごとの完全な分解検査という最小限のメンテナンス スケジュールをお勧めします。

以下の表は、グローブ バルブの推奨メンテナンス方法をまとめたものです。

7. よくある質問 (FAQ)

質問 1: スロットリング用途では、ゲート バルブよりもグローブ バルブが推奨されるのはなぜですか?

回答: グローブ バルブは、その設計が流量を調整するために特別に設計されているため、絞りにはゲート バルブよりも推奨されます。グローブバルブのディスクはシートに対して垂直に移動するため、流量領域を正確に制御できます。また、流路によって圧力降下が発生し、絞りがより効果的になります。対照的に、ゲート バルブは全開または全閉で使用できるように設計されています。ゲート バルブが部分的に開いている場合、ゲートとシートを横切る高速の流れによって急速な浸食が発生し、漏れや破損が発生します。 Huadu Valve Group Co., Ltd. の工場では、スロットル用途向けに特別に設計されたグローブ バルブを製造しています。

質問 2: 線形流量特性と等パーセンテージ流量特性の違いは何ですか?

回答: 直線的な流量特性とは、流量がバルブのストロークに正比例することを意味します。開口部が 10% の場合、最大流量の 10% になります。この特性は、バルブ全体の圧力降下が一定である用途に最適です。等パーセンテージ流量特性とは、バルブストロークが増加するたびに、現在の流量の固定パーセンテージだけ流量が増加することを意味します。 10% ストロークすると流量が 20% 増加する可能性があります。この特性は、より安定した制御を提供するため、圧力損失が変化する用途に最適です。当社のグローブ バルブ製品は両方の特性を備えており、当社の技術チームはお客様の用途に適した製品の選択をお手伝いします。

質問 3: グローブ バルブのシールが故障しているかどうかを確認するにはどうすればよいですか?

回答: シールの故障の最も一般的な兆候は、外部漏れと流れを完全に遮断できないことです。バルブステムまたはボンネットの周囲から液体が垂れている場合は、パッキンまたはシールが損傷している可能性があります。さらに、バルブがしっかりと遮断できない場合は、ディスクとシートが摩耗または損傷している可能性があります。場合によっては、バルブの操作に必要な操作トルクの変化も問題を示している可能性があります。定期的な目視検査と機能テストは、大きな問題につながる前にシールの欠陥を検出する最良の方法です。

質問 4: グローブバルブは蒸気サービスに使用できますか?

回答: はい、グローブバルブは蒸気サービスに一般的に使用されます。ただし、バルブは特定の温度と圧力条件に合わせて適切に選択する必要があります。高温蒸気サービスの場合は、鋳鋼ボディと硬化処理トリム (ステライトなど) を備えたグローブ バルブをお勧めします。 Stellite 硬化表面は優れた耐摩耗性を備え、高速の蒸気の流れに耐えることができます。 Huadu Valve Group Co., Ltd. の工場では、さまざまな動作条件に適合するさまざまなボディおよびトリム素材を備えた、蒸気サービス専用のグローブ バルブを製造しています。

質問 5: グローブ バルブの標準的な耐用年数はどれくらいですか?

回答: グローブ バルブの耐用年数は、動作条件、動作頻度、メンテナンスの質など、いくつかの要因によって決まります。定期的なメンテナンスを伴う適度な使用により、グローブ バルブは 20 ～ 30 年以上使用できます。頻繁にサイクルを繰り返す高温または高圧の用途など、過酷な使用環境では、バルブの検査と修理をより頻繁に行う必要がある場合があります。定期的な座面のラッピングやパッ​​キンの交換など、適切なメンテナンスを行うことで、グローブ バルブは信頼性の高い寿命を長く保つことができます。当社工場のグローブバルブ製品は、長寿命でメンテナンスが最小限で済むように設計されています。

8. 結論

グローブ バルブは、頻繁な切り替えと正確な流量調整が必要なアプリケーションには不可欠な選択肢です。シートに対して垂直に動くディスクを特徴とする特徴的なデザインにより、他のタイプのバルブと比べて優れたシール性と耐摩耗性を実現します。流路により圧力降下が制御され、スロットルに最適です。線形や等パーセンテージなどのさまざまな流量特性を利用できるため、広範囲の流量を正確に制御できます。幅広い材質と構成により、高温蒸気サービスから極低温条件に至るまで、あらゆる用途の特定の要求を満たすグローブ バルブを選択できます。

グローブ バルブの性能と耐用年数を最大化する鍵は、適切な選択とメンテナンスです。エンジニアは、バルブのサイズ、圧力定格、温度範囲、トリム材質などの技術仕様を慎重に評価することで、バルブが用途に適合していることを確認できます。目視検査や定期的な分解と改修を含む定期的なメンテナンス プログラムにより、バルブの寿命が延び、予期せぬ故障が防止されます。 Huadu Valve Group Co., Ltd. では、お客様の業務の最適化を支援するために、高品質のグローブ バルブ製品と専門的な技術サポートを提供することに尽力しています。当社の広範なグローブ バルブ製品と経験豊富なエンジニア チームは、お客様の特定のアプリケーション要件に対応する準備ができています。

今すぐHuadu Valve Group Co., Ltd.にお問い合わせください。グローブ バルブの要件について話し合い、当社のソリューションが流量制御システムの信頼性と効率をどのように強化できるかを確認してください。
