高温高圧の流量制御にハードシールグローブバルブが信頼できる選択肢である理由

記事の概要: A ハードシールグローブバルブは、信頼性の高い遮断、正確な流量調整、高温耐性、長期耐久性が不可欠な産業用配管システム向けに設計されています。金属間のシールと硬化処理されたシール表面を備えたこのバルブは、蒸気、油、ガス、研磨媒体、高圧工業用流体を含む要求の厳しい用途に特に適しています。花都は、さまざまな産業用途向けに、複数の本体材質、圧力クラス、接続オプション、および作動方法を備えた、設計されたハード シール グローブ バルブ ソリューションを提供します。

目次

• ハードシールグローブバルブとは何ですか?
• ハードシールグローブバルブはどのように機能しますか?
• 主な機能は何ですか?
• 購入者はどのような技術仕様を考慮する必要がありますか?
• ハードシールとソフトシールのグローブバルブ: 違いは何ですか?
• ハードシールグローブバルブはどこに使用されますか?
• 適切なバルブをどのように選択すればよいですか?
• バルブメーカーとしてHuaduを検討する理由は何ですか?
• よくある質問
• 結論

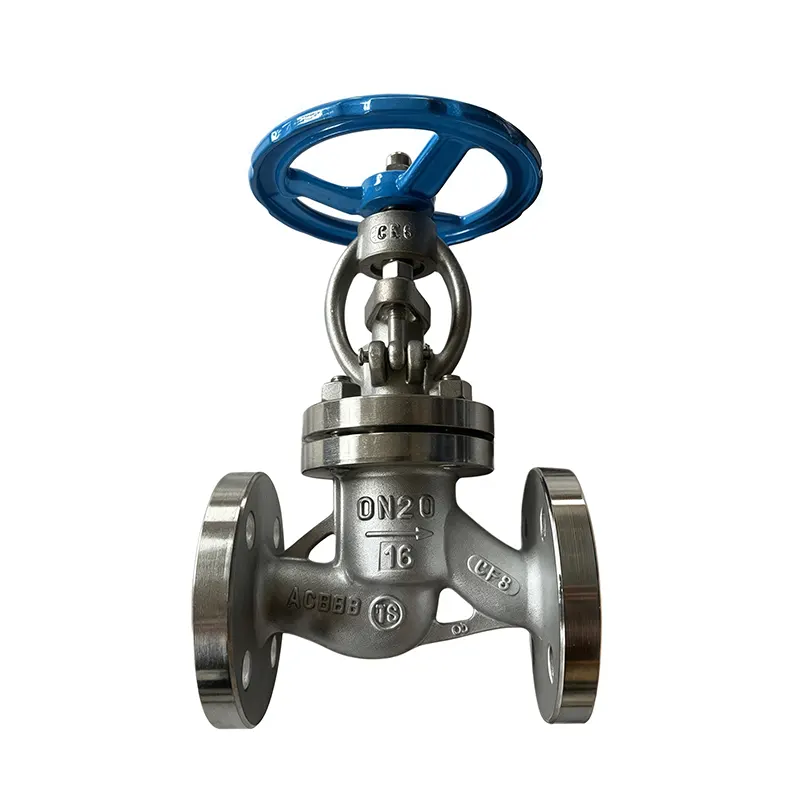

ハードシールグローブバルブとは何ですか?

ハードシールグローブバルブは、主にソフトシール材料に依存するのではなく、金属間のシール構造を使用する工業用流量制御バルブです。 Huadu は、温度、圧力、磨耗、繰り返しの動作によって従来のシール部品に大きなストレスがかかる可能性がある、要求の厳しいパイプライン環境向けにこのタイプのバルブを開発しました。

バルブは通常、グローブ型の本体と、シートに向かって移動する、またはシートから離れるように移動する可動ディスクを使用します。この動きにより、バルブはパイプラインの流れの遮断と流量の調整という 2 つの重要な機能を実行できるようになります。単純な隔離バルブと比較して、グローブ構成により、流体の動きをより適切に制御できます。

要求の厳しいサ​​ービスでは、シール面をステライトまたはその他の適切な耐摩耗性材料で硬化処理することができます。この構造は、摩擦、侵食、高温動作によって引き起こされる劣化を軽減します。

製品仕様によれば、Huadu のハードシール グローブ バルブは炭素鋼またはステンレス鋼構造、複数の圧力クラス、およびいくつかの操作方法で構成できるため、さまざまな産業プロジェクトに適応できます。

ハードシールグローブバルブはどのように機能しますか?

動作原理は単純ですが、非常に効果的です。バルブが開くと、ディスクがシートから離れて流路が形成されます。ハンドホイール、アクチュエータ、または操作機構がステムを反対方向に動かすと、ディスクがシートに近づき、流れが徐々に制限されます。

ディスクとシート間の金属同士の接触により、一次シール界面が形成されます。適切に設計および製造された場合、硬化表面は、厳しい使用中に摩耗や侵食に対して強力な耐性を発揮します。

一般的な操作シーケンスには次のものが含まれます。

1. オペレータはハンドホイールを回転させるか、選択したアクチュエータを作動させます。
2. ステムは操作力をバルブディスクに伝達します。
3. ディスクはシートに対して移動して流路を制御します。
4. ディスクがシートに到達すると、金属シール面が遮断を確立します。
5. 再度開くと、ディスクがシートから離れてパイプラインの流れが回復します。

この制御可能な直線運動は、遮断機能と絞り機能の両方が必要な場合にグローブ バルブが頻繁に選択される理由の 1 つです。

主な機能は何ですか?

高品質のハードシールグローブバルブは、単に公称サイズではなく、実際の動作条件に従って選択する必要があります。いくつかの設計特性は信頼性と耐用年数に直接影響します。

1. 金属間のハードシール

ハードシール構造は、厳しい動作環境向けに設計されています。硬化処理されたシール表面は、多くの従来の軟質シール材料よりも摩耗、浸食、および温度関連劣化に対して優れた耐性を発揮します。

2. 高温性能

花都 では、参照構成の温度範囲を約 -29°C ～ 425°C としています。このため、このバルブは、熱水、蒸気、プロセス流体、その他の高温媒体を含む多くの産業サービスに適しています。

3. 複数の圧力クラス

この製品は、クラス 150、300、600、900、1500 などのさまざまな圧力クラスで利用できます。これにより、プロジェクト エンジニアは、バルブをパイプラインの圧力要件に適合させる際に、より柔軟に対応できます。

4. 柔軟な作動

プロジェクトに応じて、ハンドホイール、ギア機構、電動アクチュエーター、空気圧アクチュエーター、または油圧アクチュエーターを通じて操作を構成できます。

5. 耐食性材料のオプション

ステンレス鋼の構成は、耐食性が重要な用途に適しています。炭素鋼バージョンは、互換性のある産業用メディアに経済的なソリューションを提供します。

購入者はどのような技術仕様を考慮する必要がありますか?

産業調達の場合、技術仕様は個別に評価するのではなく、一緒にレビューする必要があります。次の表は、参照される Huadu 構成に関連する主要なパラメーターをまとめたものです。

注記：実際の仕様は、購入前にプロジェクト データシート、該当する規格、媒体特性、圧力温度定格、およびメーカーの技術文書と照らし合わせて必ず確認してください。

ハードシールとソフトシールのグローブバルブ: 違いは何ですか?

グローブバルブを選定する際、シール方式は最も重要な要素の一つです。ハードシールとソフトシールの設計は、さまざまな動作環境を対象としています。

実際には、動作条件が中程度で、非常に厳重なシールが必要な場合には、ソフト シールが有利である可能性があります。ハードシールは、パイプラインに高温、高圧、研磨粒子、または繰り返しの工業運転が含まれる場合に、より魅力的になります。

ハードシールグローブバルブはどこに使用されますか?

厳しい条件に耐えられる能力により、ハード シール グローブ バルブ テクノロジーは幅広い産業システムに適しています。

• 石油化学プラント:プロセス流体、炭化水素、高温媒体の制御に使用されます。
• 発電:蒸気などの高温プロセスラインに最適です。
• 冶金：高温や摩耗性の動作条件によりバルブの摩耗がさらに増加する場合に役立ちます。
• 石油とガス:選択された圧力と材料定格が適切であれば、工業用流体の隔離および流量制御システムに適用できます。
• 水処理:工業用水およびプロセス流体のパイプラインに統合できます。
• 一般的な工業用加工:水、油、ガス、蒸気、および互換性のある工業用流体に適しています。

正しいバルブは、実際の媒体、温度、圧力、流量、腐食特性、設置要件に常に適合している必要があります。

適切なバルブをどのように選択すればよいですか?

配管径のみで工業用バルブを選択すると、性能上の問題が発生する可能性があります。調達チームとエンジニアは、動作環境全体を評価する必要があります。

次の要素を考慮してください。

1. 中くらい：パイプラインが水、蒸気、油、ガス、化学物質、または研磨液を輸送しているかどうかを特定します。
2. 動作温度:正常温度と最高温度の両方を確認します。
3. 使用圧力:実際の設計要件を満たす圧力クラスを選択してください。
4. 呼び径:バルブのサイズをパイプラインおよび必要な流量特性に合わせます。
5. 本体材質:腐食、温度、圧力、機械的要件を考慮してください。
6. シートとディスクの材質:使用条件に応じてハードフェーシングやその他のシール材を選択してください。
7. エンドコネクション:フランジ、ねじ込み、突合せ溶接、またはソケット溶接の要件を確認します。
8. 作動:手動操作が必要か自動操作が必要かを判断します。
9. テストと基準:ご注文前に適用される設計および検査要件をご確認ください。

資格のあるバルブ メーカーは、バルブを標準の既製コンポーネントとして扱うのではなく、エンジニアがこれらの変数を評価し、適切な構成を選択できるよう支援します。

バルブメーカーとしてHuaduを検討する理由は何ですか?

産業用バイヤーにとって、サプライヤーの能力は製品仕様と同じくらい重要です。 Huadu Valve Group は、産業用バルブ アプリケーション向けのバルブ設計、鋳造、CNC 加工、組立、試験、供給サービスを統合しています。

公開されている企業情報によると、Huadu は 11 年以上の生産経験があり、約 25,333 平方メートルの製造施設、年間生産能力は 30,000 個を超え、完成品の合格率は 99.8% であると報告されています。

その製造能力には以下が含まれます。

• CNC精密加工
• バルブの鋳造と組立
• 静水圧および空気圧試験
• 高温・低温バルブの製造
• カスタマイズされたバルブ ソリューション
• OEMおよびODM製造

また、Huadu 社は、同社のバルブ製品が国際市場に供給され、石油、石油精製、天然ガス、化学処理、発電、水処理、冶金、鉱業、その他の産業分野で使用されていると述べています。

お探しの購入者様へハードシールグローブバルブ、製造能力、材料トレーサビリティ、圧力試験、適用される規格、および技術サポートを評価することは、調達リスクを軽減し、長期的な動作信頼性を向上させるのに役立ちます。

よくある質問

ハードシールグローブバルブの主な利点は何ですか?

主な利点は、バルブが用途に合わせて正しく設計されている場合、金属間のシール構造により、高温、圧力、摩耗、浸食に対する強力な耐性を提供できることです。

ハードシールグローブバルブは蒸気に使用できますか?

はい。適切に指定されたハードシールグローブバルブは、金属シール表面が厳しい温度条件に耐えられるため、一般に工業用蒸気用途に適しています。圧力と温度の定格は、特定の構成ごとに検証する必要があります。

ハードシールグローブバルブにはどのような材質がありますか?

材質のオプションはモデルと用途によって異なります。 Huadu は、参照構成で利用可能な A182 F316、A182 F316L、13Cr、CF8M などのコンポーネントを含む炭素鋼およびステンレス鋼のソリューションをリストしています。

どのような圧力クラスが利用可能ですか?

参照されている Huadu 製品は、クラス 150、300、600、900、および 1500 構成で提供されています。購入者は、パイプラインの設計圧力と適用される規格に従って圧力クラスを選択する必要があります。

バルブを自動化できますか?

はい。ハンドル操作に加え、必要な構成に応じて、ギア操作、電気操作、空圧操作、油圧操作などの操作方法が利用可能です。

このバルブにはどのような規格が関連付けられていますか?

参照される製品仕様には、設計に関する API 6D および ASME B16.34、面間寸法に関する ASME B16.10、フランジ規格に関する ASME B16.5 および ASME B16.47、およびテストに関する API 598 が含まれます。

結論

ハード シール グローブ バルブは、従来のソフト シール材料では必要な耐久性が得られない産業用流量制御の効果的なソリューションとなります。金属間のシール構造、硬化表面、幅広い圧力クラスのオプション、要求の厳しい媒体との互換性により、発電、石油化学、冶金、石油とガス、水処理、および一般的な産業用途で特に価値があります。

調達チームにとって、最適な選択はバルブのサイズだけではありません。購入前に、媒体、温度、圧力、材料の適合性、シーリング構成、接続タイプ、作動、規格、およびテスト要件をすべて評価する必要があります。信頼性の高い工業用バルブ ソリューションを調達している場合、またはパイプライン プロジェクトに適切なハード シール グローブ バルブの選択に支援が必要な場合は、お問い合わせ技術要件、カスタマイズ オプション、アプリケーションの条件について花都チームと話し合うことができます。
