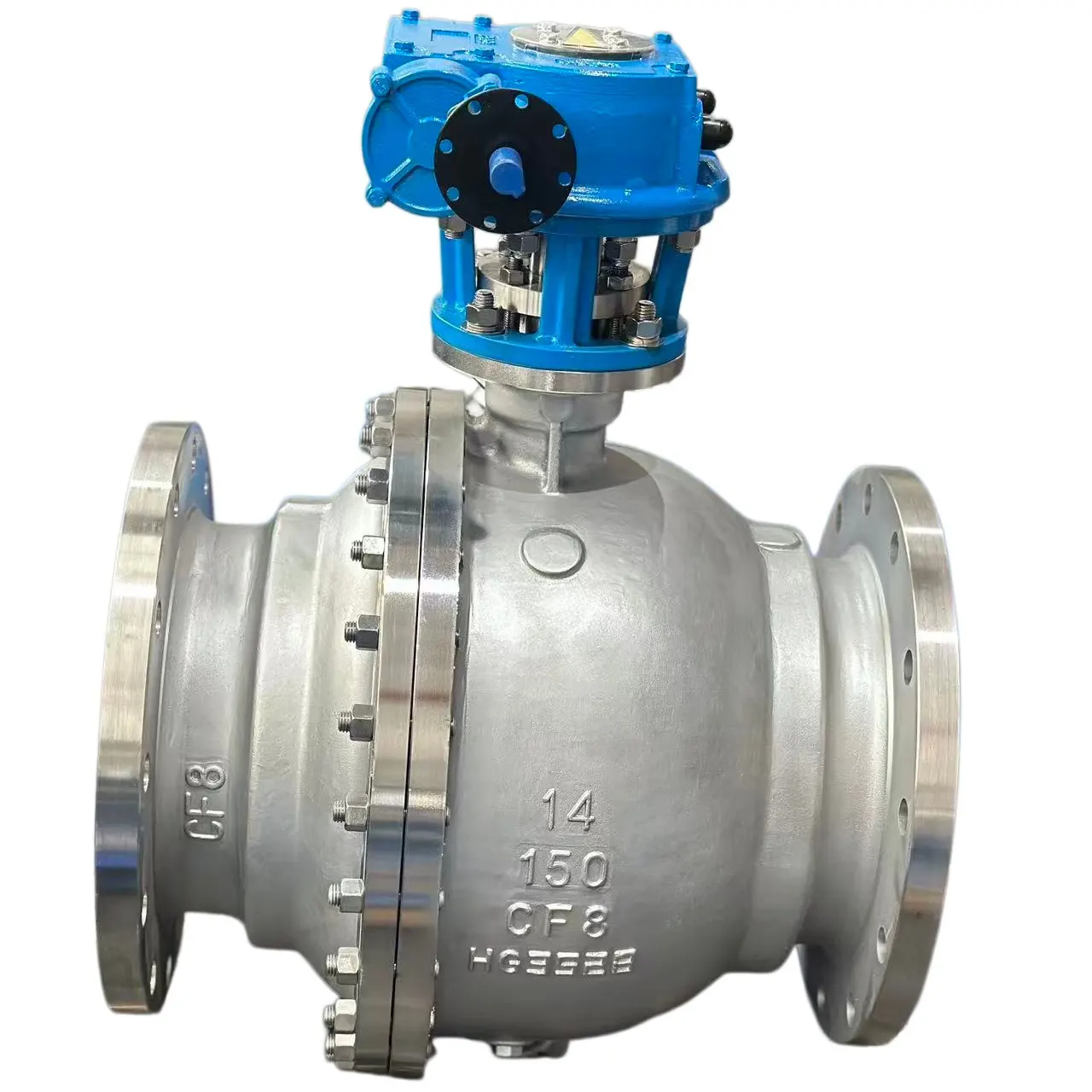

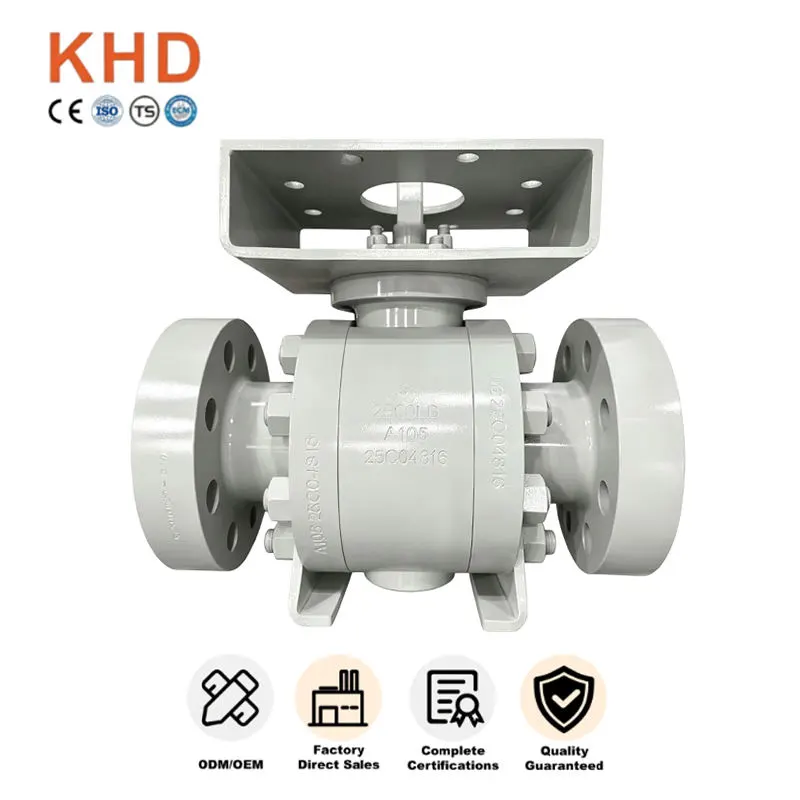

ステンレス製固定ボールバルブ 鍛造フランジ型ボールバルブ

製品の特徴

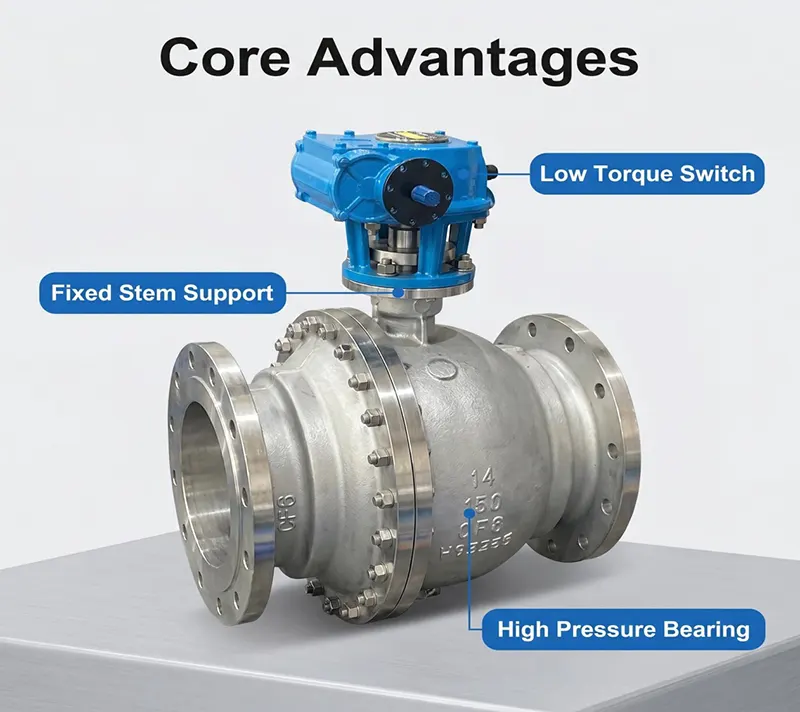

- トラニオンを取り付けた固定ボール構造で、大口径および高圧の作業条件に適しています。

- 緻密な材料​​、高い機械的強度、優れた耐腐食性能を備えた鍛造バルブボディ。

- フルポート設計、小さな流れ抵抗、大きな流量、パイプラインのピギング洗浄に便利です。

- スプリング式フローティングシートにより、双方向のタイトな遮断と低漏れ率を実現します。

- 吹き出し防止ステム設計、API 607 に準拠した帯電防止および防火構造を内蔵。

- キャビティの異常な過圧を自動的に軽減するシートにより、操作の安全性が向上します。

・作動トルクが低く、頻繁な開閉サイクルにも対応し、長期安定した使用が可能です。

主要な属性

製品構造

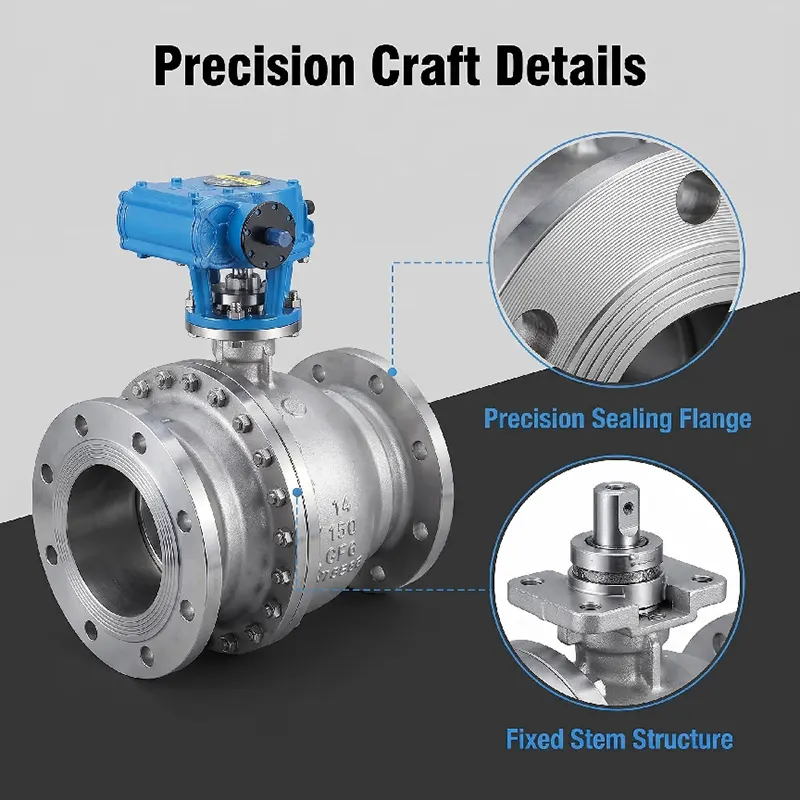

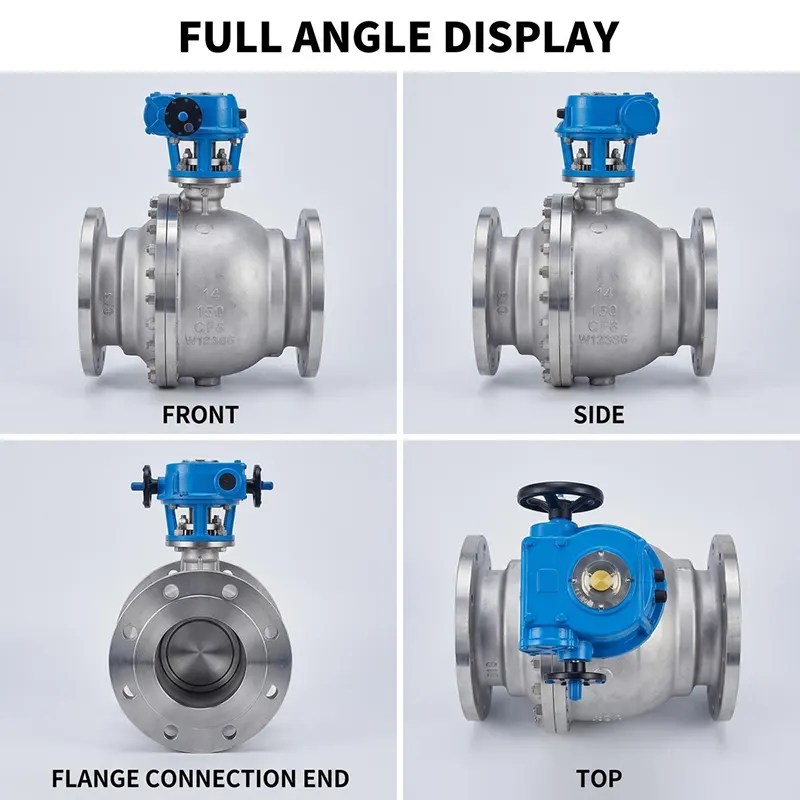

ステンレス製固定式ボールバルブ鍛造フランジ型ボールバルブです。ボールはシート力によるフローティングではなく、上下のトラニオン軸によって支持されます。主なコンポーネントには、鍛造バルブ本体、ボンネット、固定ボール、上部および下部トラニオン シャフト、スプリング プリロードされたフローティング シート、噴出防止ステム、フランジ接続端、アクチュエータ用 ISO 5211 上部取り付けパッドが含まれます。ご要望に応じてダブルブロック＆ブリード機能も提供可能です。フランジ面のオプション: RF、RTJ。

- バルブボディ/ボンネット：鍛造ステンレス鋼 A182 F304 / A182 F316L

- ボール: 鍛造ステンレス鋼、硬質クロムメッキまたはステライト硬化面

- ステム: A182 F316 ステンレス鋼

- シートシール: PTFE / RPTFE ソフトシール用。金属ハードシール用ステライト 6 超硬合金

- ガスケットと O リング: FKM、PTFE、さまざまな温度媒体に合わせてカスタマイズ

- ボルト：B8 / B8M ステンレス鋼ボルト

圧力と温度範囲

-圧力クラス：PN16～PN100、Class150～Class2500

-作業温度:

・ソフトシール版：-29℃～+200℃

・メタルハードシールバージョン：-29℃～+425℃

-テスト規格: API 598、シェルテストの定格圧力の 1.5 倍。シートテスト 定格圧力の1.1倍

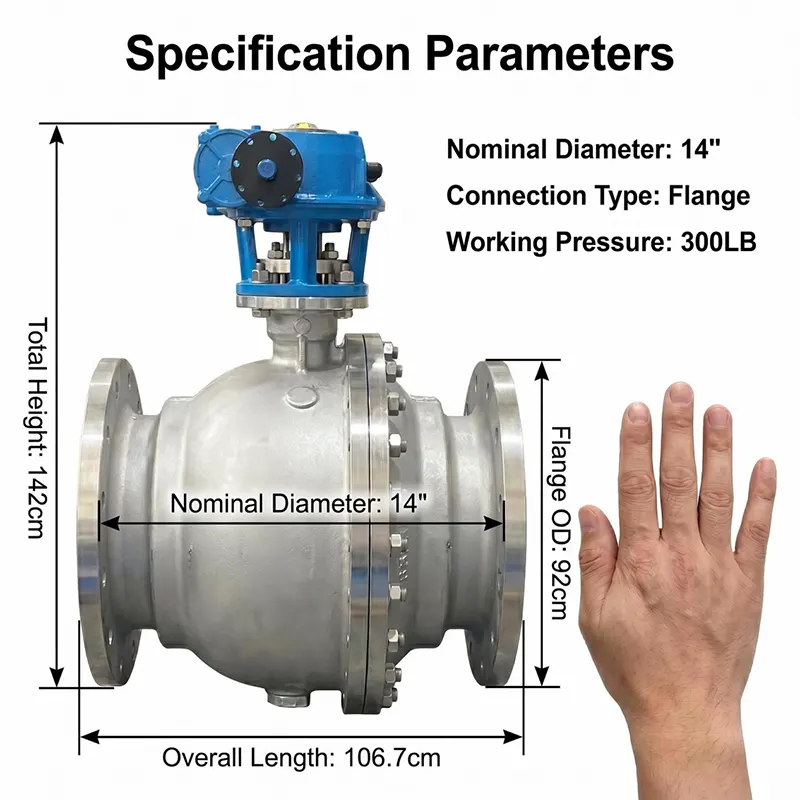

-サイズ範囲: DN50-DN600 (NPS2"-NPS24")

操作の種類

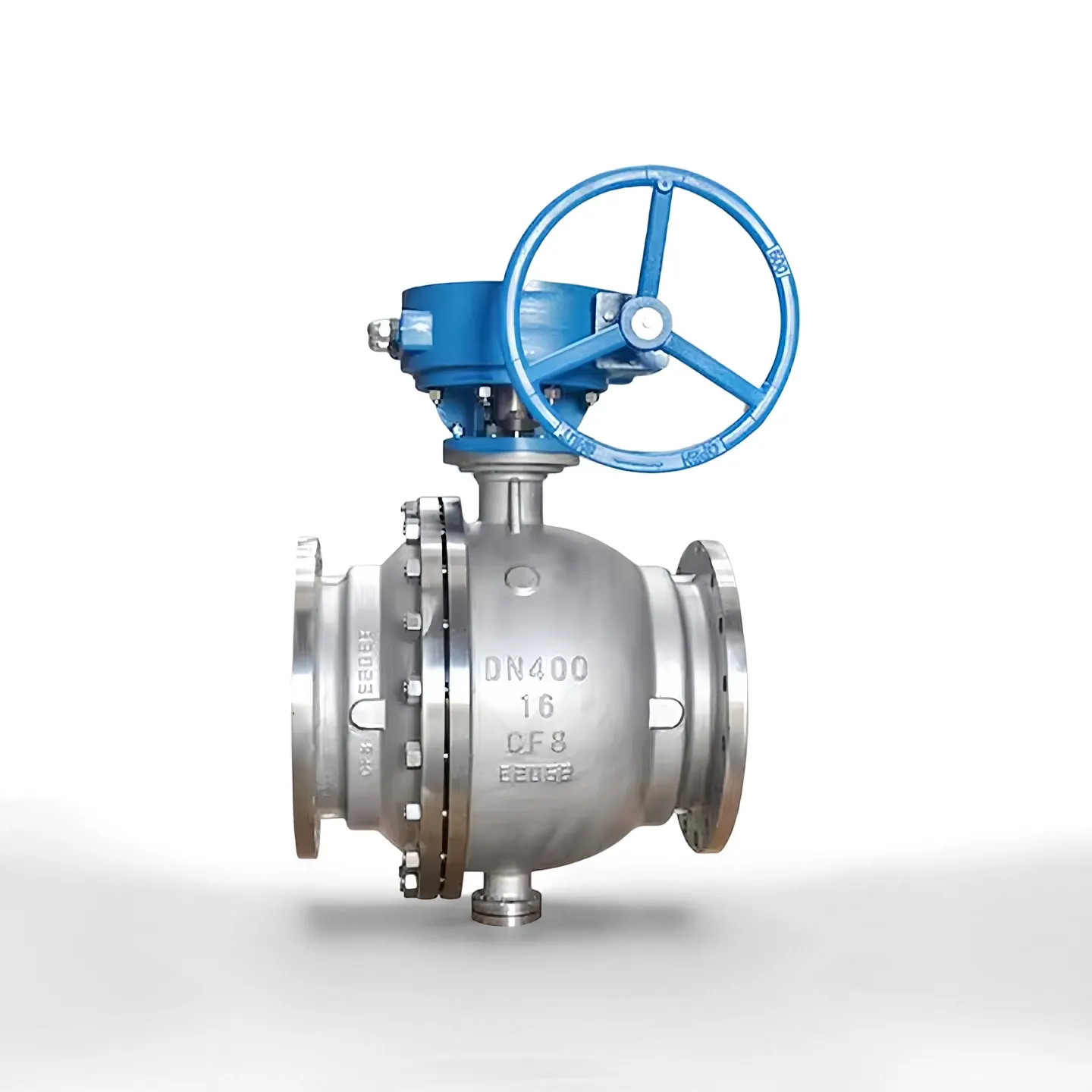

-マニュアル: 大きなトルクが必要な場合のウォームギヤオペレータ

-空気圧: 単動/複動空気圧アクチュエータ、リミットスイッチおよびソレノイドバルブ付き

-電動式：遠隔自動制御用のオンオフ型または変調電動アクチュエータ

-特別なリクエストに応じて油圧/電気油圧作動も利用可能

すべてのアクチュエータは ISO 5211 取り付けプラットフォームに適合します。

アプリケーション

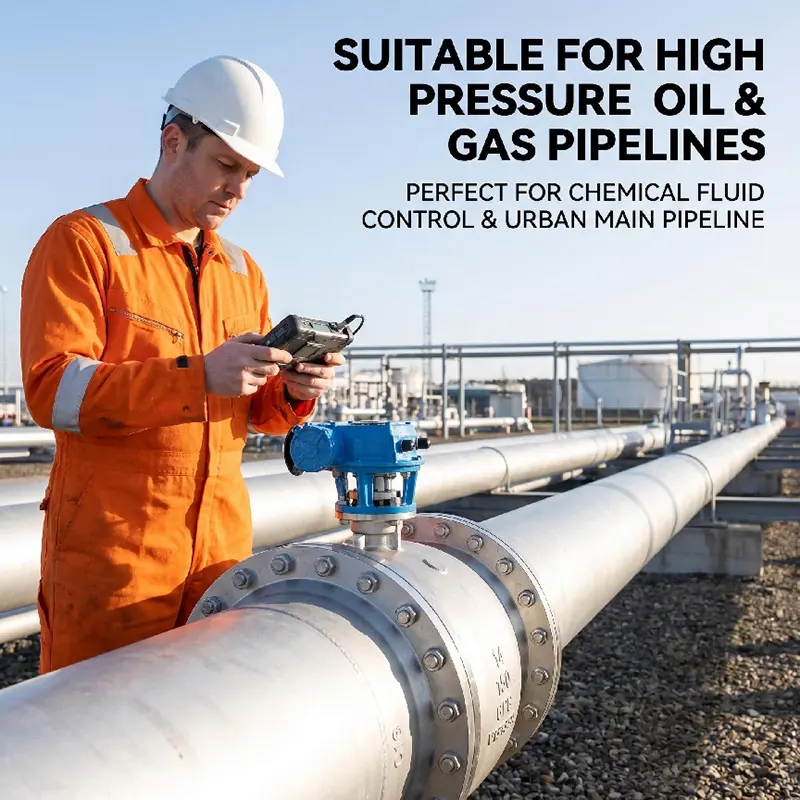

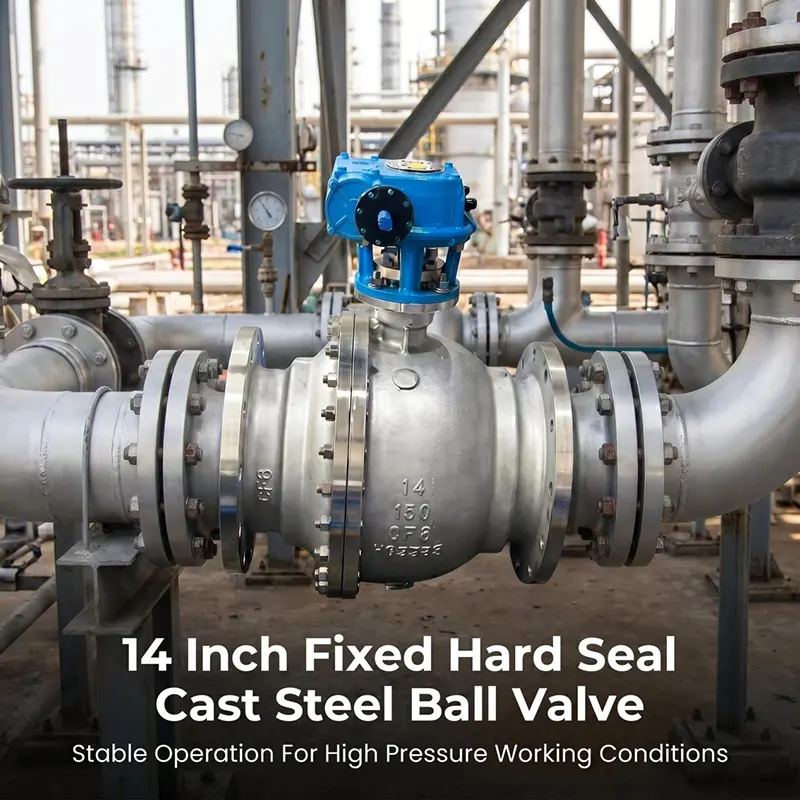

液体、ガス、腐食性媒体のオンオフおよび隔離サービスに広く採用されています。主に石油・ガスの長距離パイプライン、石油化学プラント、化学処理、発電、水処理、LNG、その他の大型産業プロジェクトで使用されます。

当社のステンレス鋼固定ボールバルブ鍛造フランジボールバルブを選ぶ理由

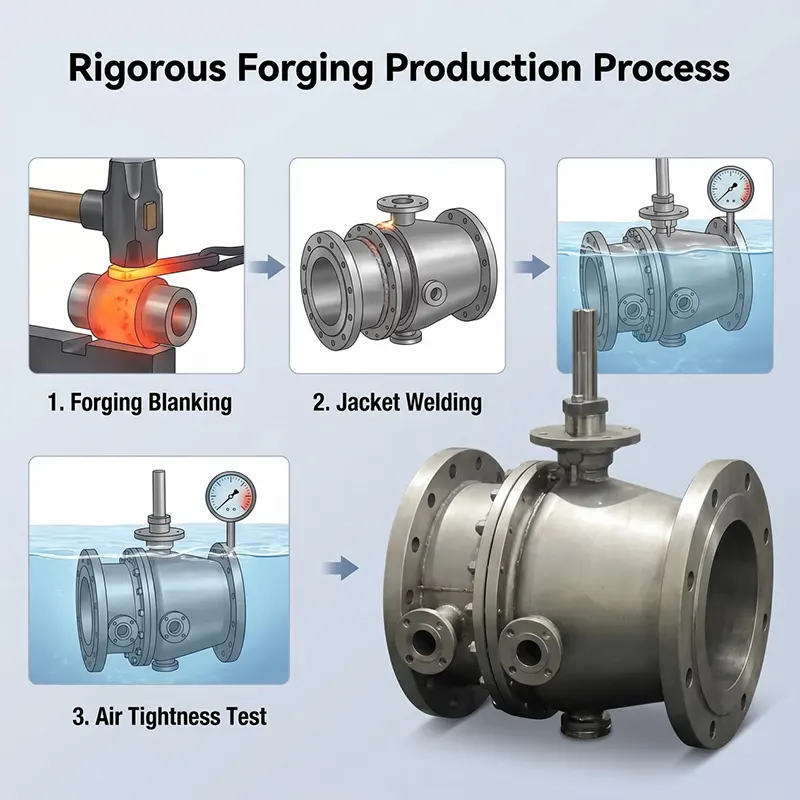

1.完全な鍛造プロセスを採用し、鋳造気孔欠陥がなく内部材料がコンパクトで、高圧ヘビーデューティパイプラインに適合します。

2. トラニオン固定ボール設計により、大型高圧使用時の操作トルクを大幅に低減します。

3. 厳格な材料受入検査、すべてのバルブは出荷前に完全な静水圧およびガスシート漏れテストに合格します。

4. 異なる温度と媒体の要求に合わせて、ソフトシールとメタルハードシールの 2 つのバージョンをサポートします。

5. お客様のプロジェクトに完全な技術サポート、図面レビュー、アフターセールスガイダンスを提供します。

購入ガイド

お問い合わせの際は以下の情報をご入力ください。

1. 呼び径と圧力等級

2. 作動媒体、実際の作動温度

3. シールタイプ: ソフトシールまたはメタルハードシール

4. 作動方式（ウォームギヤ/空圧/電動等）

5. フランジ標準＆フランジ面タイプ（RF / RTJ）

6.特別な要件: 防火安全装置、DBB 機能、防食処理など。

弊社エンジニアがお客様の作業状況に合わせて適切なご提案をさせていただきます。

梱包と発送

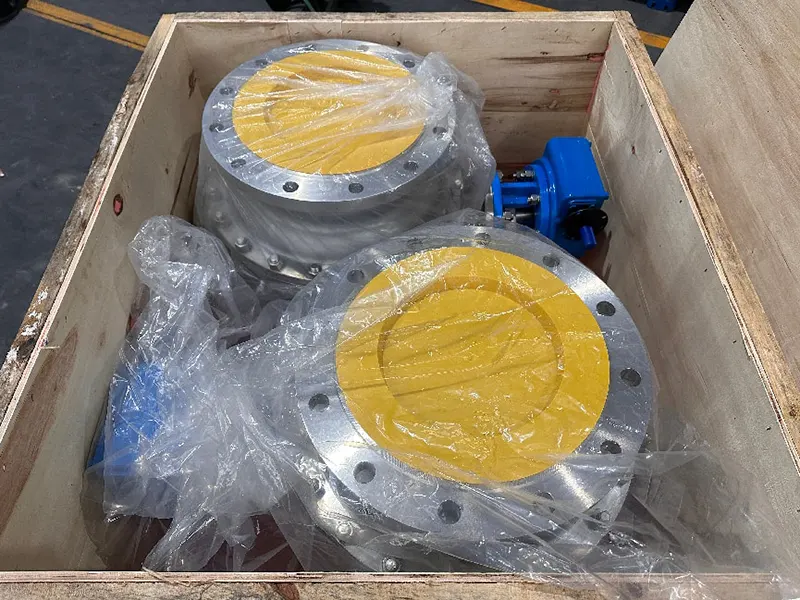

各バルブは梱包前に洗浄および保護されます。バルブポートはプラスチックキャップで密閉されており、内部キャビティを清潔に保ちます。バルブは海上輸送に適した合板製の箱に梱包されています。 EXW、FOB、CIF、DAP、その他の貿易条件をサポートしています。商品は指定の港または倉庫に配送できます。

OEMおよびODM

OEM、ODMのご注文も承ります。お客様の図面や技術要件に応じて、ボディ材質、シール材質、フランジ規格、特殊エクステンションステム、特殊塗装、ロゴマーキングをカスタマイズできます。プロジェクトの注文に対する柔軟なMOQ。

検査と試験

すべてのバルブは出荷前に API 598 規格に従って全範囲検査を受けます。

- 原材料の受入検査：材料の化学組成と機械的特性のチェック、材料のトレーサビリティ記録が提供されます。

- シェル静水圧テスト: バルブ本体とボンネットの定格圧力の 1.5 倍。

- シート漏れテスト: 1.1 倍の定格圧力、水または窒素媒体。

- 目視検査、寸法検査、塗装および表面仕上げ検査。

- お客様のご要望に応じて、SGS、BVなどの第三者機関による立会い試験も承ります。

- MTC 材料試験証明書、水圧試験報告書、適合証明書を含む完全な文書セットを提供できます。

インストール&メンテナンスガイド

- 取り付ける前にパイプラインを徹底的に掃除して、溶接スラグ、砂、破片を取り除き、シール面への損傷を防ぎます。

- バルブを正しい流れ方向に取り付け、フランジボルトを横方向に均等に締めます。

・バルブを半開状態で長期間保管したり、使用したりしないでください。

- 通常の操作では、シールの固着を防ぐために、フルストローク開閉サイクルを定期的に実行してください。

- 定期的な現場検査時に、フランジジョイント、ステムパッキンの外部漏れがないか確認してください。

- 計画停止中に摩耗したシール部品を交換します。作動媒体に適合するシール材を使用してください。

- アクチュエータが取り付けられている場合は、アクチュエータのトルク、リミットスイッチの状態を定期的に確認してください。

アフターサービス

- 保証期間: 製造上の欠陥に対して出荷日から起算して 12 か月の保証。

・図面レビュー、パラメータ確認、操作指導などの技術サポートを行っております。

-当社のエンジニアリングチームは、技術的なお問い合わせに 24 営業時間以内に回答します。

-スペアパーツ（シート、ガスケット、ステムパッキン）は再注文可能です。

-大規模なプロジェクトの注文の場合は、オンサイトの技術相談を手配できます。

注: 保証は、間違った取り付け、誤操作、または不適切な媒体の状態によって引き起こされた損傷には適用されません。

関連おすすめ商品

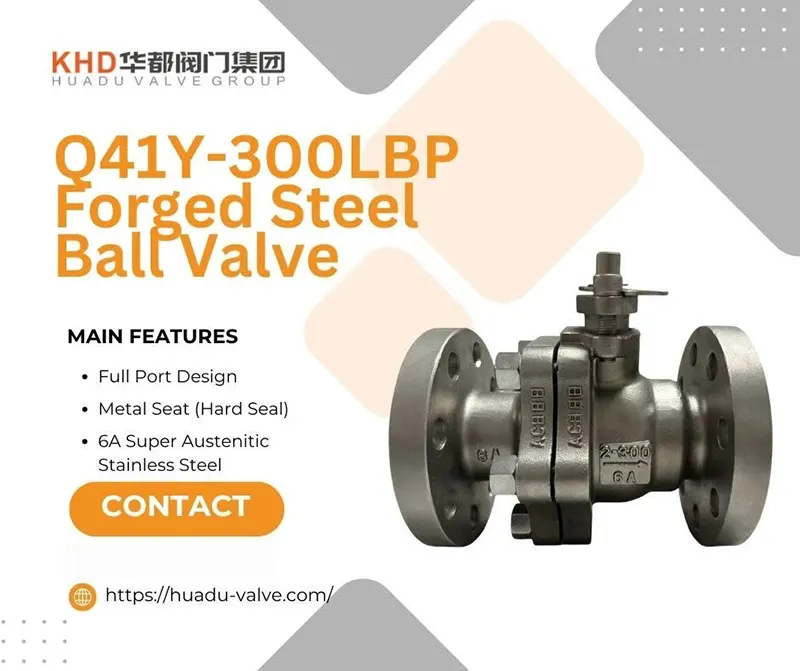

・フローティングボールバルブ（2ピース/3ピースステンレス製ボールバルブ）

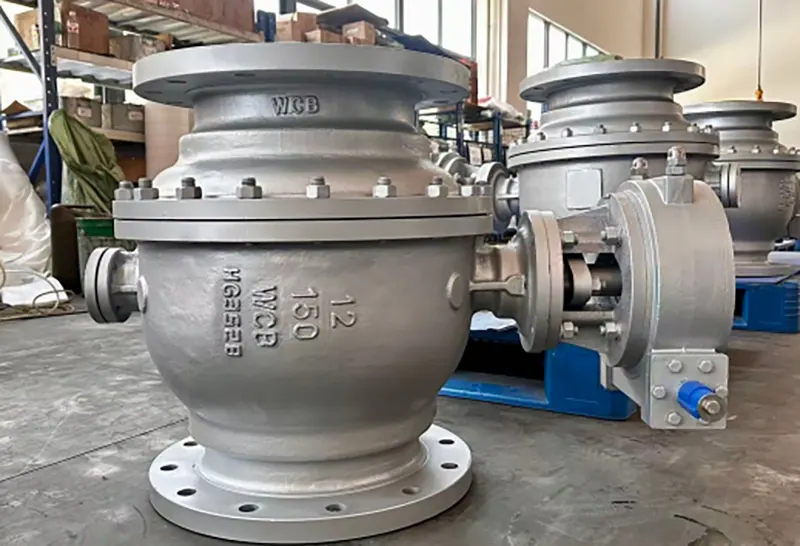

-WCB炭素鋼固定トラニオンボールバルブ

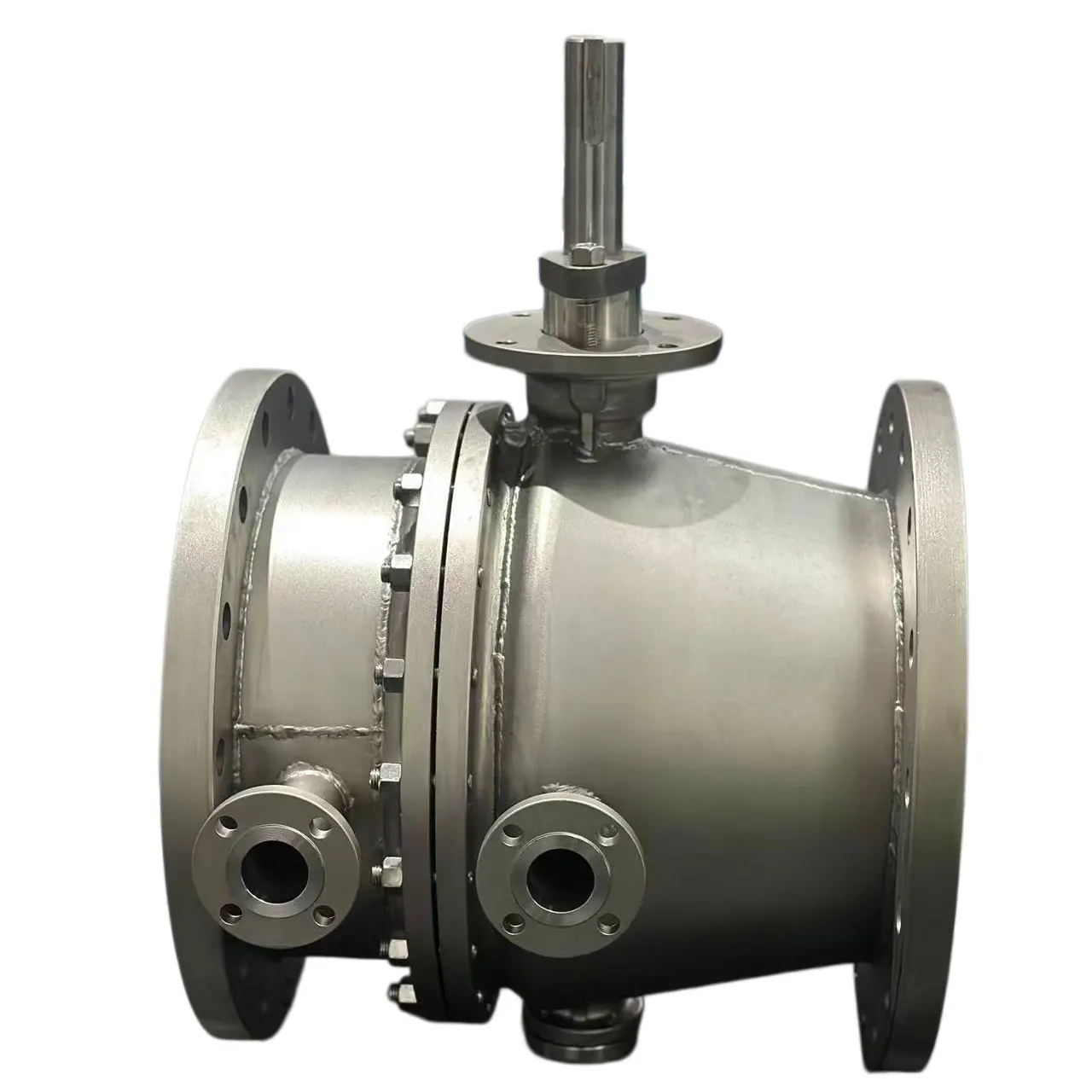

-高粘度媒体用ジャケット絶縁固定ボールバルブ

-ボールバルブと空気圧/電動の完全なアクチュエーターセット

-高温使用用の金属製ハードシール固定ボールバルブ

私たちの工場の強み

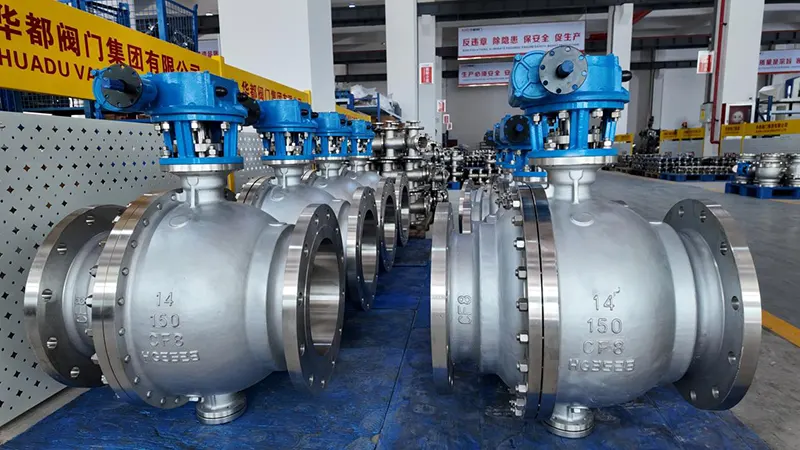

Huadu Valve Group は中国の温州にあり、工業用バルブの設計、鍛造、機械加工、組立を専門としています。当社は、鍛造ワークショップ、CNC 機械加工ワークショップ、組み立てワークショップ、独立したテストラボを含む完全な生産ラインを所有しています。すべての重要な生産プロセスは完全に外部委託されるのではなく、社内で仕上げられます。海外の石油ガス、石油化学、水道事業の受注実績が豊富です。当社の製品は東南アジア、中東、ヨーロッパ、その他の地域に輸出されています。

お電話でのお問い合わせ

サイズ、圧力、媒体、温度、動作タイプ、特別なご要望など、詳細な作業条件要件をお送りください。当社の技術チームがすぐに評価し、正式な見積書を作成します。サンプルの注文と大規模なプロジェクトの協力を歓迎します。
