薄型ボールバルブ

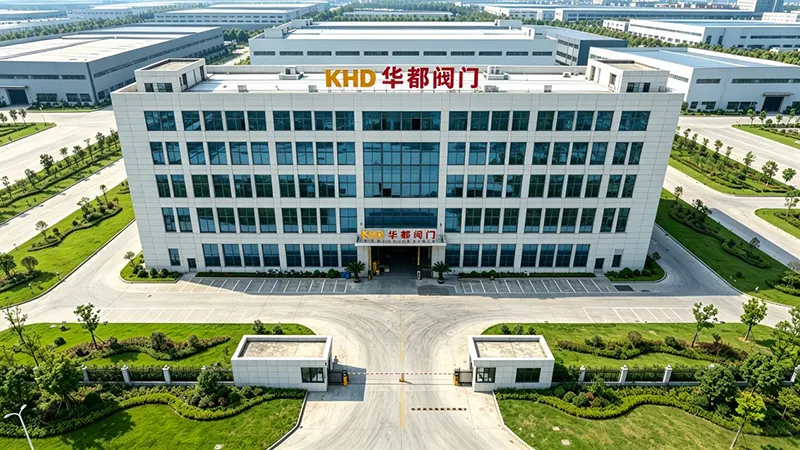

当社はISO、API、CE認証を取得したバルブの専門メーカーです。当社は高度な生産設備と完全な品質管理システムを所有しています。 OEM および ODM の注文も受け付けており、最小注文数量は柔軟に対応します。当社の信頼できる製品は世界中に輸出され、クライアントから広く認められています。

薄型ボールバルブとはどのようなもので、その構造上の特長は何ですか?

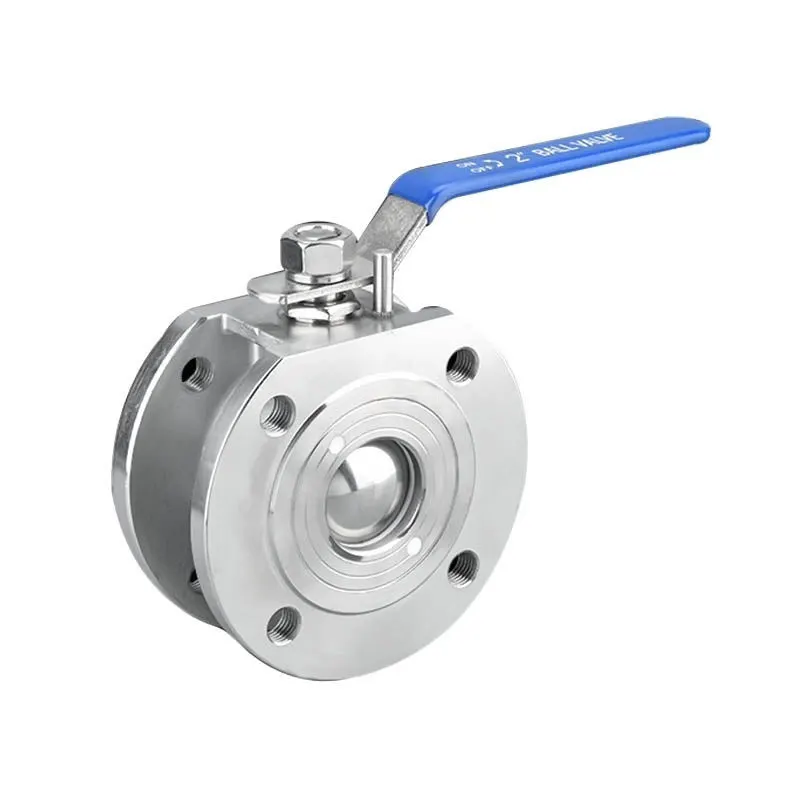

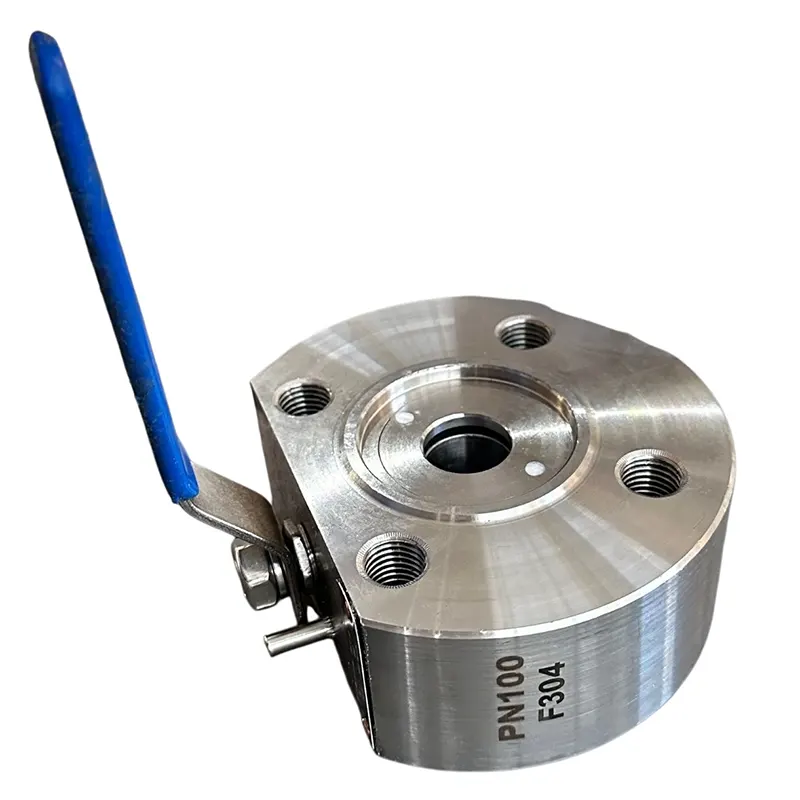

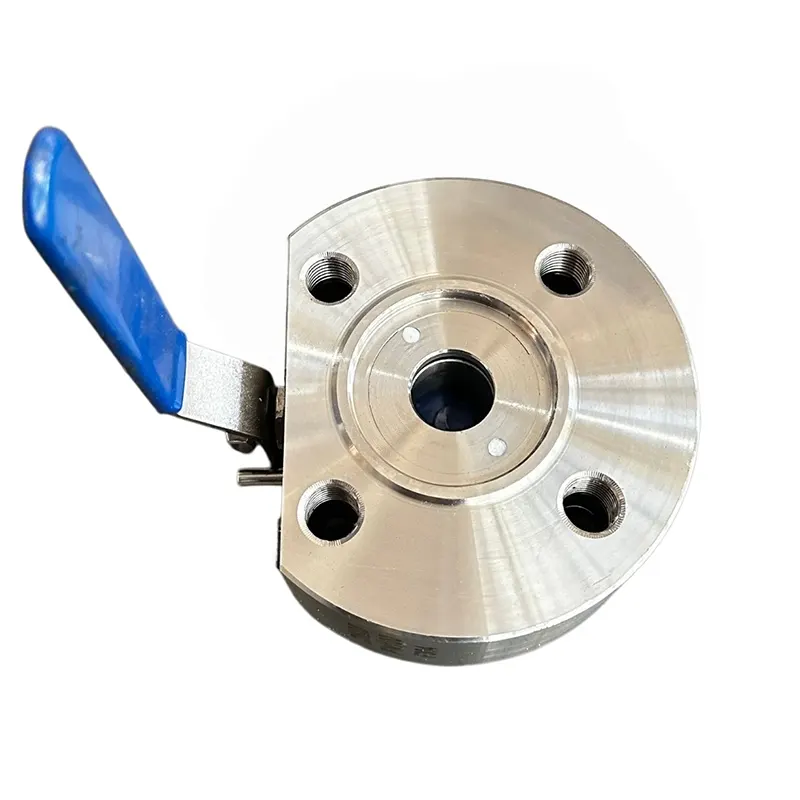

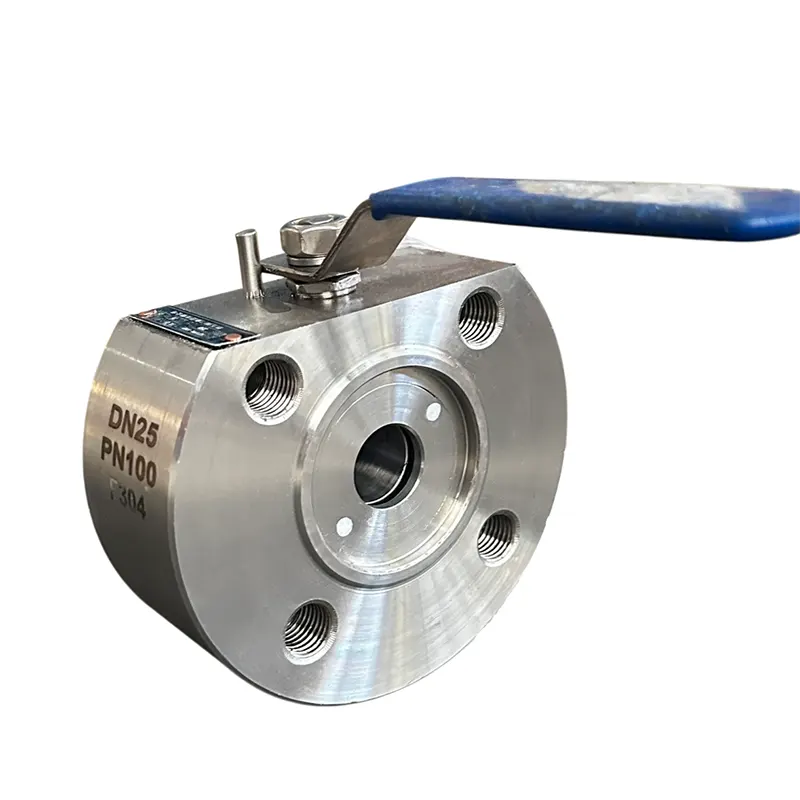

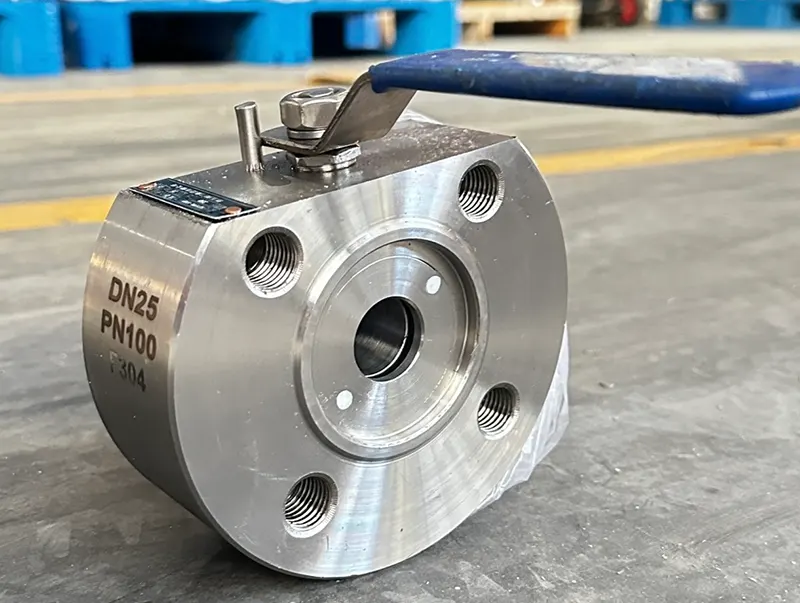

薄型ボールバルブはウエハ薄型ボールバルブとも呼ばれます。その中心的な特徴は、通常のボールバルブの冗長なフランジ構造を排除した超短ウエハー一体型バルブボディです。全長を大幅に短縮し、軽量化を実現しました。設置時に 2 つのパイプ フランジの間に直接クランプされるため、パイプラインの占有スペースが大幅に削減されます。当社製品は一体型精密鍛造ボディとフローティングボール構造を採用しており、コンパクトな配管レイアウトに最適なバルブです。

主要な属性

薄型ボールバルブにはどのような材料オプションがあり、それぞれに適用可能な作動条件はありますか?

広く使用されている 3 つの素材からお選びいただけます。

WCB 炭素鋼: 通常の水、蒸気、油、非腐食性ガスに適しています。ほとんどのクライアントは、パイプライン、発電所の配管、および通常の産業用パイプシステムの加熱にそれを選択しています。

CF8 / 304 ステンレス鋼: 弱酸、弱アルカリ、日常の錆に耐えます。これは、通常の化学生産ラインや廃水処理プロジェクトによく選ばれる製品です。

CF8M / 316L ステンレス鋼: 塩化物侵食に対して優れた性能を発揮するため、海水、強酸、腐食性の高い液体に適しています。船舶の補助パイプラインや精密化学設備などに多く設置されています。

薄型ボールバルブはどのような圧力グレードと口径範囲をカバーできますか?

公称圧力: 国家規格の PN16、PN25、PN40。米国規格のANSI Class150LB、Class300LB。

呼び径はDN15～DN200をカバーしており、従来仕様を完全に在庫しており、お客様の図面に応じてカスタマイズされた大径の非標準品にも対応します。すべての仕様はシェル強度テストとシール漏れテストに厳密に合格しています。

極薄ボディ構造により耐圧性やシール性が低下することはありませんか？

絶対に違います。当社の薄型ボールバルブ本体は高密度の原材料で鍛造されており、肉厚は ASME B16.34 規格に従って厳密に計算されており、安定した圧力支持能力を確保しています。バルブシートは高品質の PTFE 強化シール材を採用し、双方向シール設計です。定格使用圧力下では長期漏れゼロが保証でき、開閉トルクも小さいため、連続中圧環境下でも安定して動作します。

薄型ボールバルブではどのような駆動モードに対応できますか?

手動ハンドルが標準構成です。一方、顧客の要求に応じて空気圧アクチュエータ、電動アクチュエータ、油圧アクチュエータを組み合わせて、大規模工場やプロジェクトの自動パイプラインシステムに便利な自動遠隔制御を実現できます。

主な応用業界と設置のメリットは何ですか?

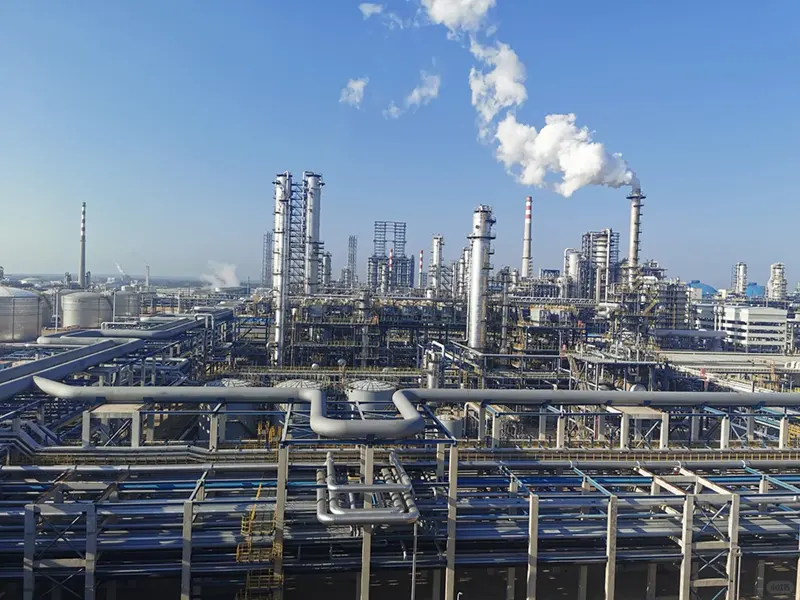

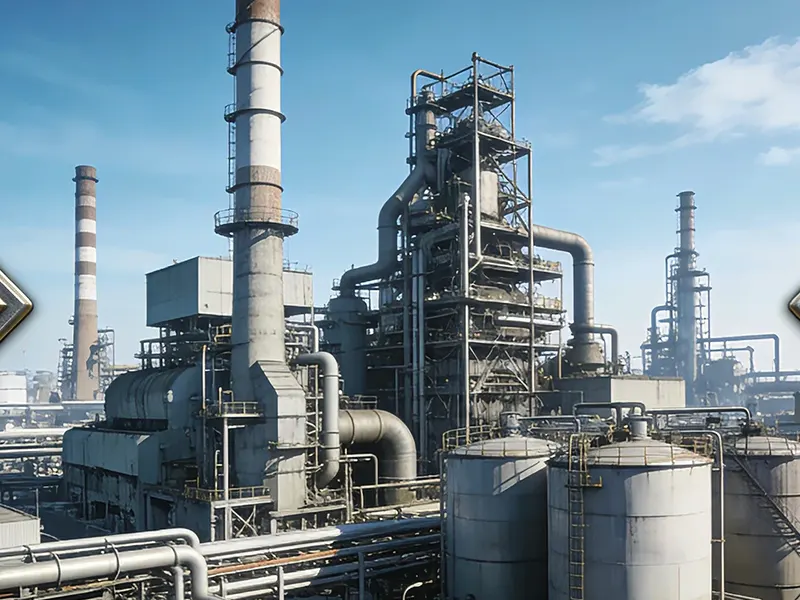

主な用途産業：石油化学エンジニアリング、都市給排水、セントラルヒーティングシステム、環境保護下水処理、食品加工、パイプラインをサポートする機械設備、海洋補助パイプライン。

設置の利点：小型、軽量、設置が簡単、後のメンテナンスコストが低く、パイプラインの分解と交換が便利で、設置スペースが狭いパイプライン変換プロジェクトに特に適しています。

OEMおよびODMのカスタマイズを受け入れることができますか?どのようなカスタマイズ内容がサポートされていますか?

OEMおよびODMのご注文を完全にサポートいたします。カスタマイズ可能な項目には、特別な口径、特別な圧力グレード、特別な防食材料、バルブ本体へのパーソナライズされたロゴ印刷、高温および強力な腐食用の特別なシール材料、カスタマイズされたアクチュエータの取り付けサイズ、非標準の接続サイズなどが含まれます。当社は、お客様の技術図面とパラメータ要件に厳密に従って製品を生産できます。

Huadu 薄型ボールバルブはどのような認証を取得していますか?出荷前にどのような品質検査が行われますか?

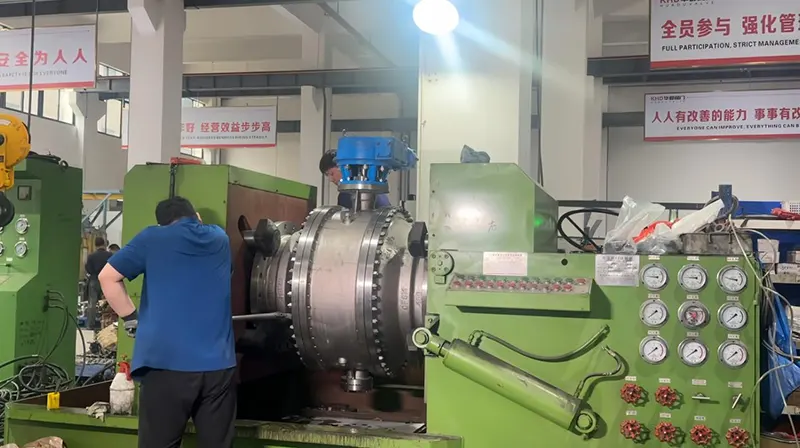

すべての製品は ISO9001 品質管理システムに従って製造され、CE 認証および API 認証を取得しています。各バルブは出荷前にシェル水圧試験、気密漏れ試験、開閉疲労試験、外観検査を経ます。輸出されるすべての製品が国際工業規格を確実に満たすように、不適格な製品は直接排除されます。
