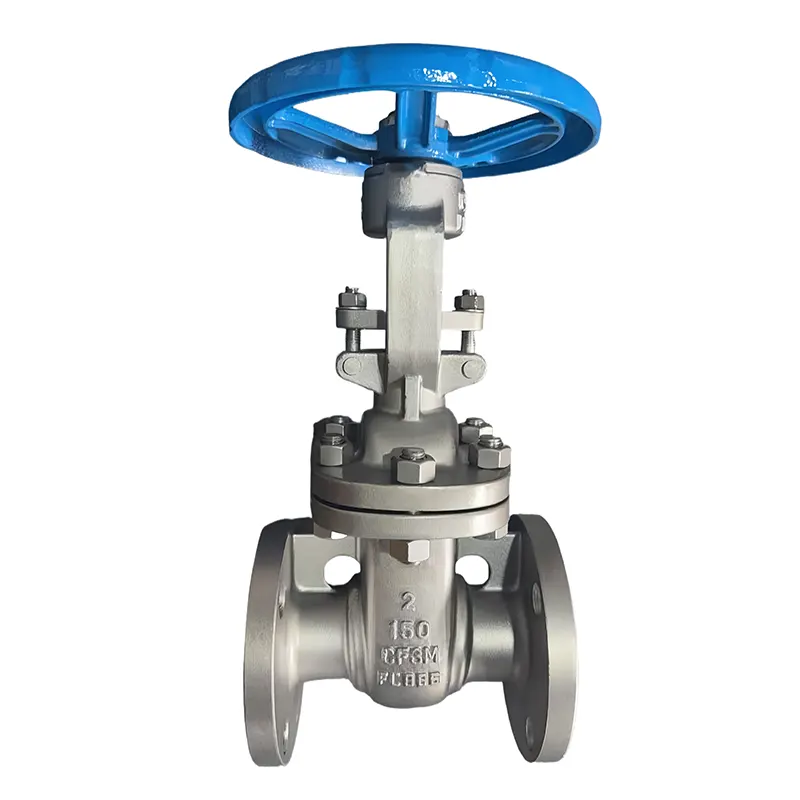

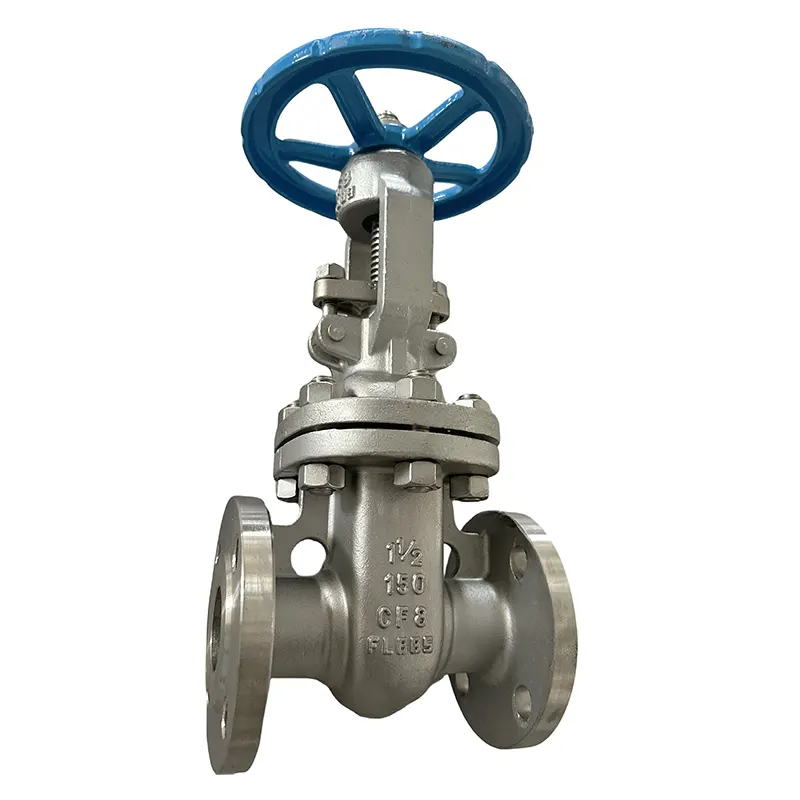

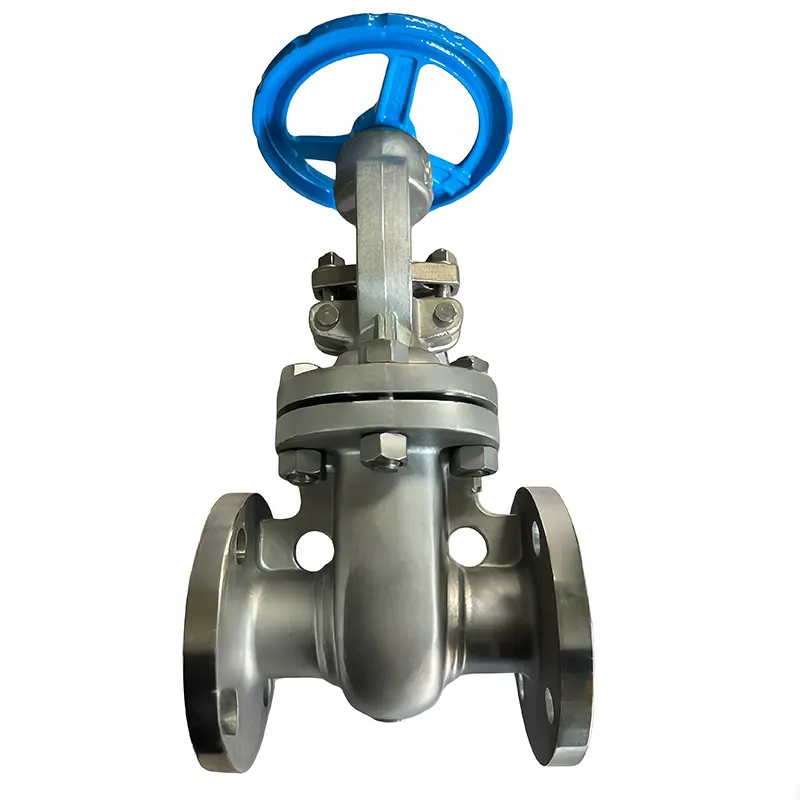

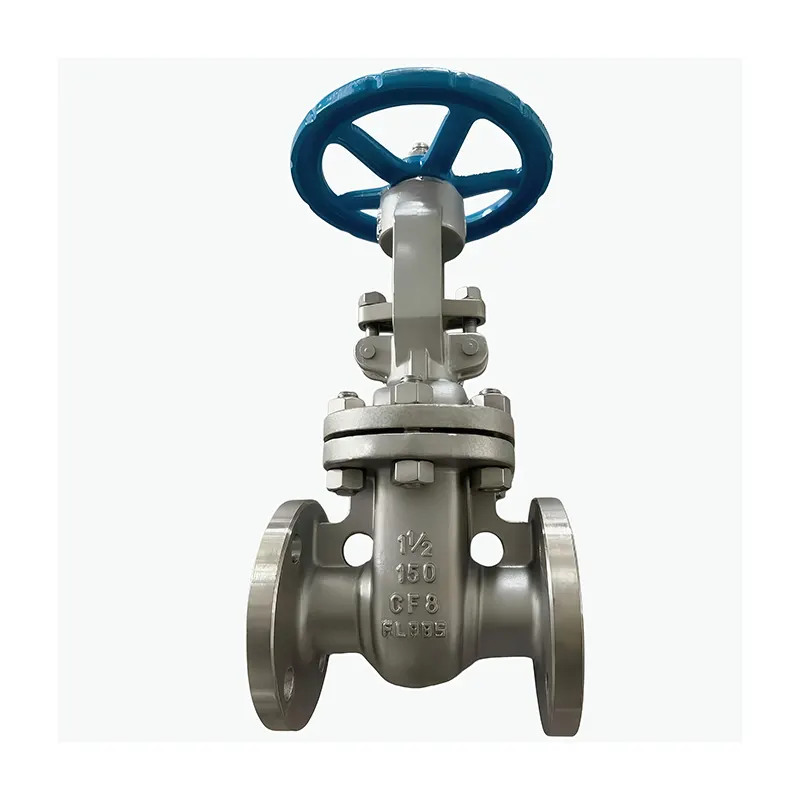

ゲートバルブ フランジエンド

ゲートバルブのフランジ接続とねじ込み接続の間に大きな違いはありますか?

フランジ接続では、適合するフランジ、ボルト、ガスケットを使用してパイプとバルブを接続します。大きなパイプ径や高圧産業ラインに適合します。分解修理が容易で、長期にわたって安定したシール性能を維持します。

ねじ端はフランジのない小さなパイプに直接ねじ込みます。コストも低く、設置スペースも小さくて済みますが、小規模で低圧の光サービス ラインにのみ適しています。ねじ継手は高温や過酷な作業条件下で浸入しやすく、後で分解するのが困難です。

主要な属性

流体の流れを遅くしたり調整したりするためにフランジ付きゲートバルブを使用しても問題ありませんか?

フランジ付きゲート バルブで流量を絞ることはまったくお勧めしません。これらのバルブは、全開または全閉状態に厳密に設計されています。

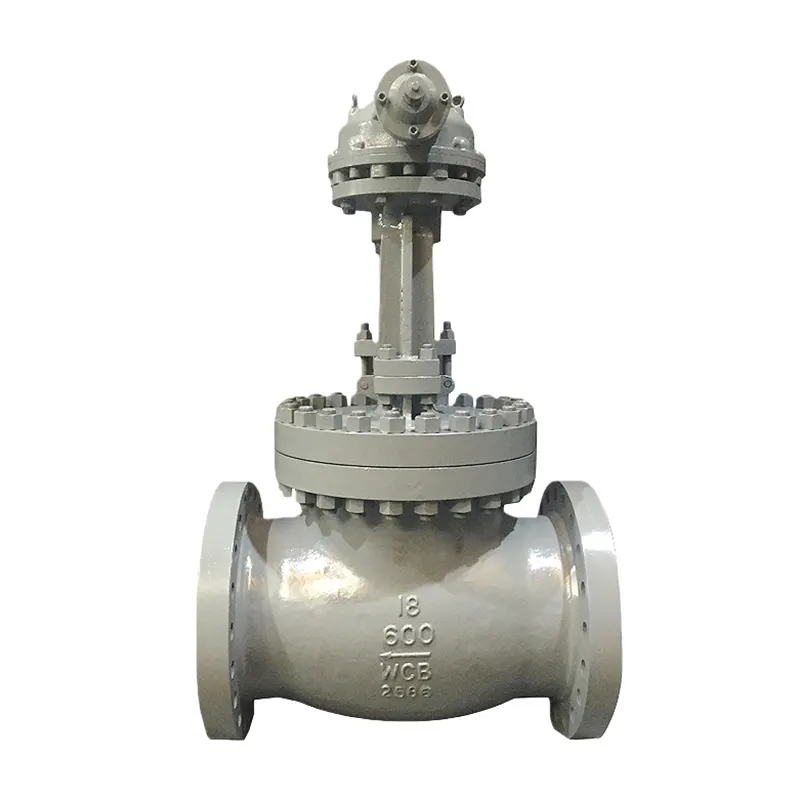

ウェッジを半分開いたままにしておくと、高速に流れる媒体がシール面に継続的に衝撃を与えるため、シートに傷がつき、すぐに摩耗して、永続的な漏れが発生します。半開きの場合も強い振動やウォーターハンマーが発生し、バルブや接続されている配管に損傷を与えます。流量調整が必要な場合は、グローブバルブまたはボールバルブの方が適しています。

ゲート バルブ フランジ エンドには通常どのようなサイズ範囲と圧力定格がありますか?

一般的な呼び径は DN50 ～ DN1200 をカバーします。 DN80、DN100、DN150、DN200、および DN300 は、産業および自治体プロジェクト向けの当社の最も売れているサイズです。

標準圧力グレードには、次の 2 つの主流システムが含まれます。

GB標準PN10、PN16、PN25、PN40; ANSI クラス 150、クラス 300、クラス 600。

PN16 およびクラス 150 は、ほとんどの水、蒸気、一般化学パイプラインで動作し、より高い圧力レベルで高温蒸気や石油化学の作業シナリオに対応します。

フランジ付きゲートバルブの製造に使用される代表的な原材料は何ですか?

バルブ本体とウェッジの材質は、媒体と温度に応じて選択されます。

WCB 炭素鋼: 当社の主流の選択肢、通常の油、水、中温蒸気に強固な強度

SS304 / SS316 ステンレス鋼：耐食性に優れ、薬液や海水のパイプラインに最適

ダクタイル鋳鉄: 低圧都市浄水システム向けの経済的な選択肢

高温蒸気にはグラファイトパッキン、弱腐食性媒体にはRPTFE、耐摩耗性高圧シール面にはステライト硬質合金など、さまざまなシールアクセサリも適合します。

ゲート バルブ フランジ エンドの毎日のメンテナンス手順は何ですか?

定期的に簡単なチェックを行うことで、ゲート バルブの寿命を大幅に延ばすことができます。

バルブは完全に開くか完全に閉じるだけにしてください。シールがすぐに摩耗してしまうため、半開きのままにしないでください。

フランジボルトは数か月ごとに点検してください。ジョイント周りに漏れが見つかった場合は、緩んでいるガスケットを締めて、古いガスケットを交換します。

時々バルブステムに専用の潤滑剤を塗布すると、ハンドルが引っかからずにスムーズに回転します。

バルブの外側に蓄積したほこりや化学薬品を取り除き、本体やフランジに錆が発生するのを防ぎます。

バルブを完全に閉めても漏れが続く場合は、バルブを分解して掃除するか、摩耗したウェッジやシールシートを交換します。

バルブをしばらく使用しない場合は、バルブを全開にし、ステムにカバーをして錆や汚れを防ぎます。
