工業用ゲートバルブ

ゲートバルブは普段どこに設置され、どのような仕事をされているのでしょうか？

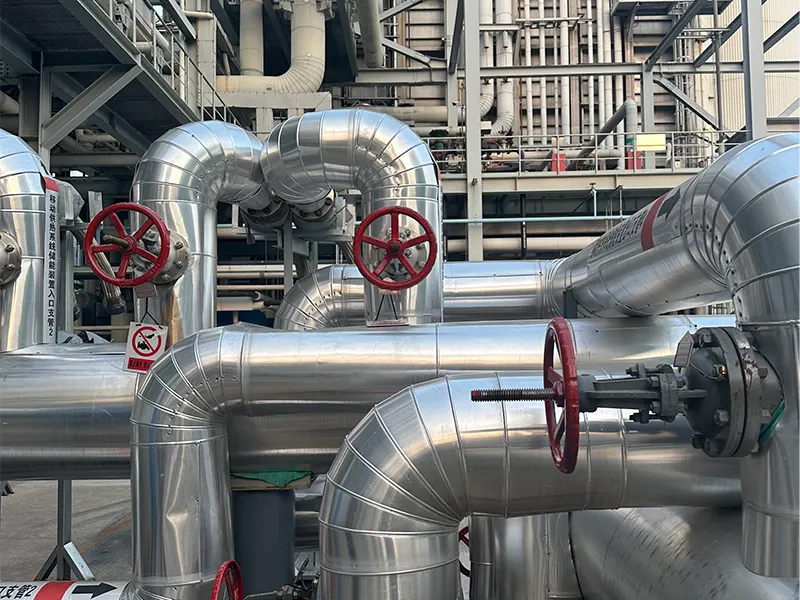

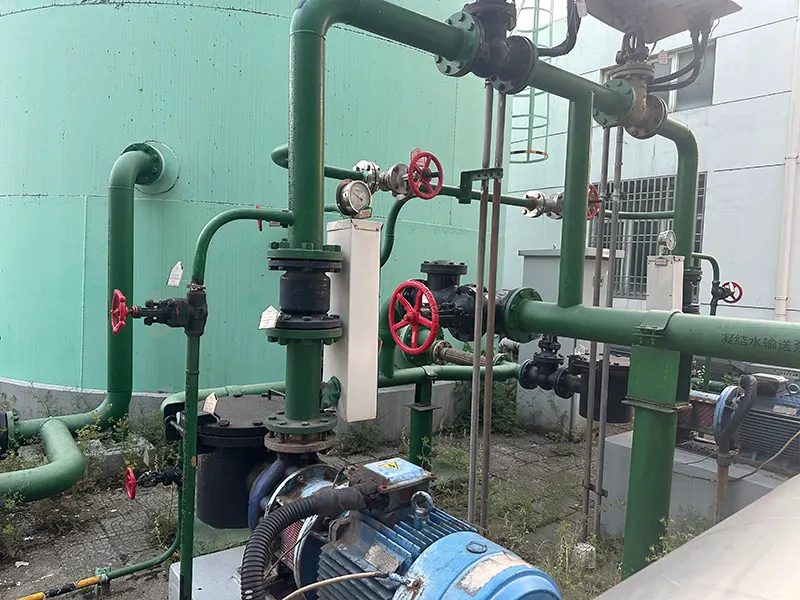

ゲートバルブは工業用パイプの遮断装置として機能します。修理中またはシステム停止中に、分離されたパイプセクションへの流体の流れを完全に遮断または完全に開きます。発電所、化学工場、水処理プラントの蒸気、石油、薬液、市水、ガスのラインで目にすることができます。

主要な属性

流体の流れを遅くしたり調整するためにゲートバルブを使用しても問題ありませんか?

それはまったく良い考えではありません。ゲートバルブは全開または全閉を保つようにのみ作られています。ウェッジを半分開いたままにしておくと、勢いよく流れ出る流体が常にシール面に当たり、シール面が急速に摩耗し、永久的な漏れが発生します。バルブが部分的に開いていると、激しい振動やウォーターハンマーが発生し、バルブや接続されたパイプに損傷を与えます。流量を制御する必要がある場合は、グローブバルブまたはボールバルブを使用してください。

ゲートバルブは他のパイプラインバルブと比較してどのような利点がありますか?

まず、フルボア設計により、大きく開いたときに流れ抵抗と圧力降下がほとんど発生しません。流体を前方または後方に通過させるため、取り付け方向を気にする必要がありません。シンプルな内部構造により維持費が安く、正しく使えば長く使えます。フランジ付きゲート バルブは、大口径の高圧産業用パイプ ネットワークにも最適です。

当社が提供するゲート バルブの最も一般的な 2 つのスタイルは何ですか?

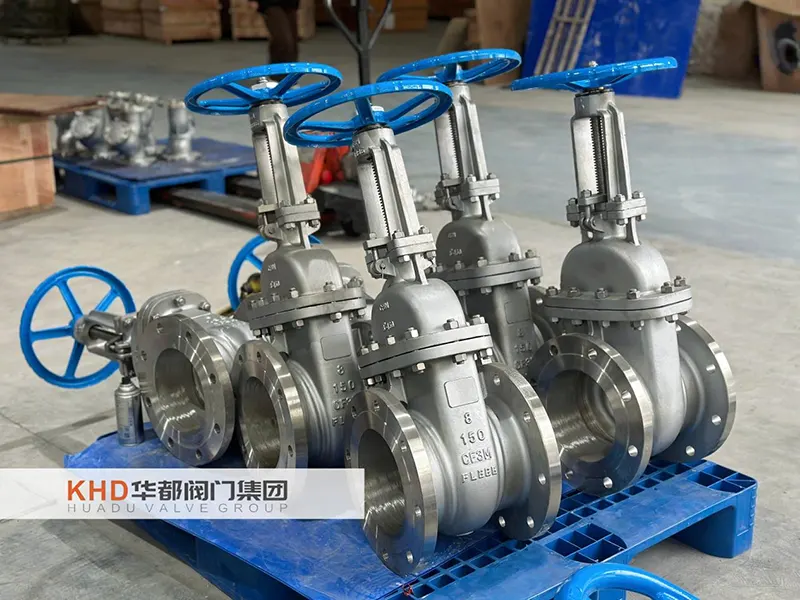

主にウェッジゲートバルブとパラレルスライドゲートバルブを提供しております。ソリッドウェッジタイプは当社のベストセラーであり、ほとんどの一般的な産業用パイプラインによくシールされます。パラレル スライド ゲート バルブは、一対の平らなシール プレートを使用しており、厳密な漏れ保護が必要な高熱の蒸気およびオイル ラインに最適です。

ボールバルブの代わりにゲートバルブを選択するのはどのような場合ですか?

ゲートバルブは、流れ抵抗がはるかに少ないため、ほとんどの時間完全に開いたままになる大きなメインパイプに最適です。また、高温蒸気システムでもより安定して動作します。パイプサイズが DN200 以上の場合は、ゲートバルブの方が予算にも優しいです。ボールバルブは、頻繁な開閉や流量調整が必要なプロジェクトに適しています。

漏れの原因を見つけて修理するにはどうすればよいでしょうか?

フランジの漏れ：ボルトが緩んだり、ガスケットが摩耗したりする可能性があります。ボルトは均等に締めてください。浸透が残っている場合は、古くて損傷したガスケットを交換してください。

ステムの漏れ: グラファイトパッキンを補充し、グランドナットを少し締めてステム周囲の隙間をブロックします。

全閉時の内部漏れ：ウェッジやシートの埃や傷がシールを破壊します。バルブを分解し、汚れを取り除き、傷を磨き、磨耗したシール部品を交換します。

バルブ本体へのわずかな浸出: 小さな鋳造穴が溶接される可能性があります。亀裂がひどい場合はバルブ本体全体を交換してください。
