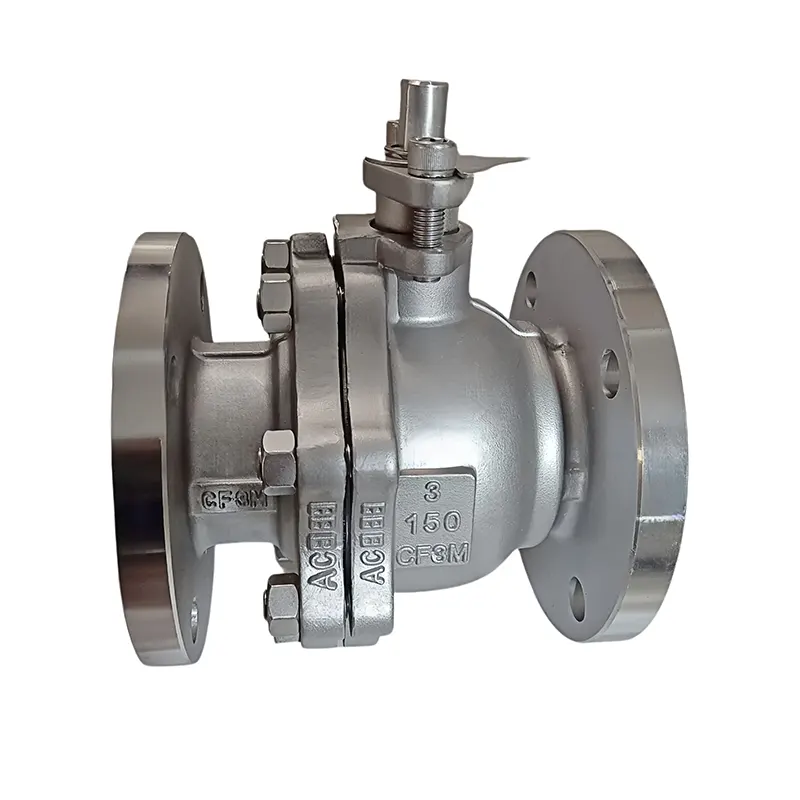

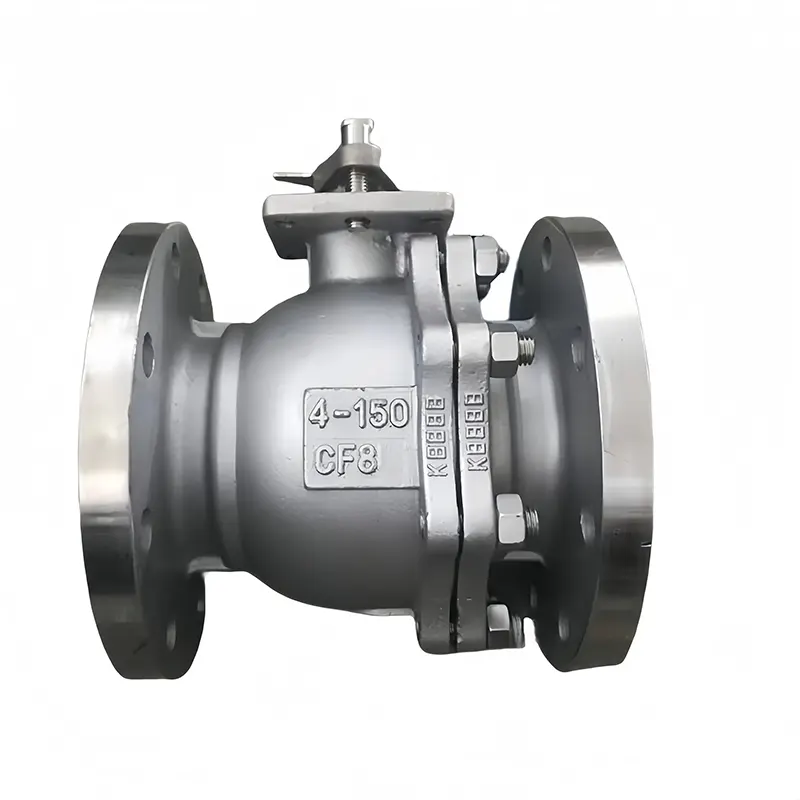

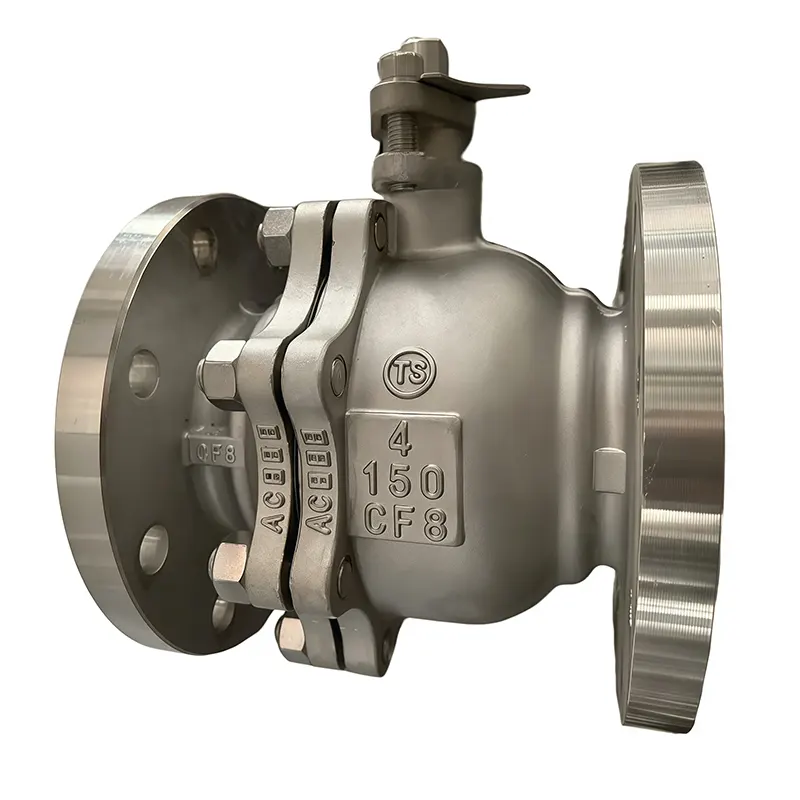

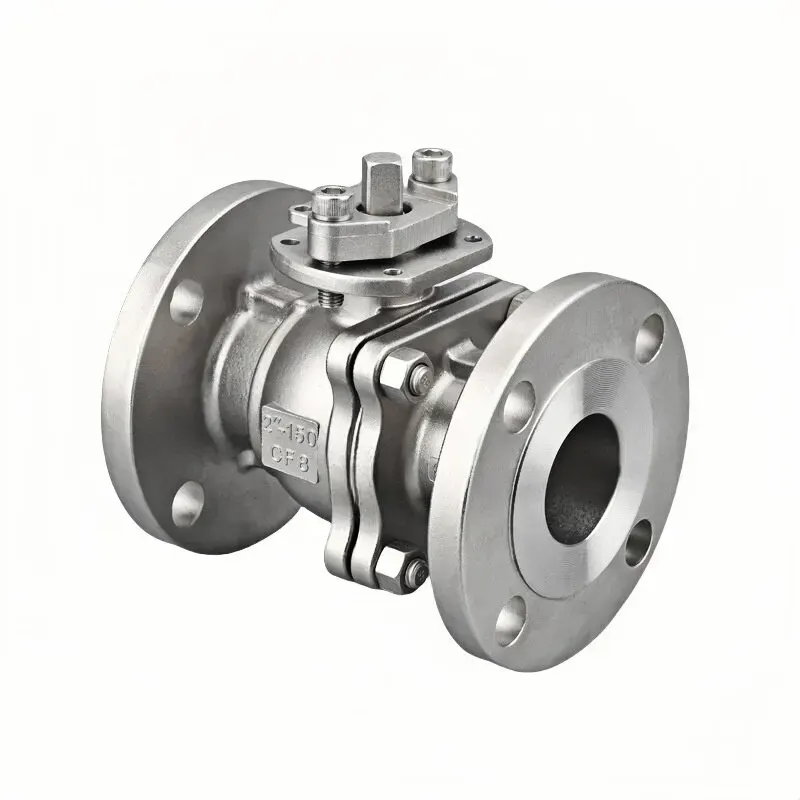

ステンレス製手動ボールバルブ

ステンレス鋼製手動ボールバルブは、現場での流体制御用に設計された手動の隔離および調整バルブです。花都バルブ工場で製造され、ハイスペックのステンレス鋼を活用して、極端ではない多様な産業用作業媒体に対応します。

この製品は、衛生性、防錆性能、電源不要の動作が高く評価される、水処理、軽化学、食品医薬品、沿岸海洋および一般プラントの配管に広く導入されています。

この手動ボールバルブは、厳しいプラント環境での連続的なサイクルサービスでも安定した性能を維持します。

主要な属性

原材料と構造上の利点

バルブボディにステンレス鋼が優れている理由

当社の手動ボールバルブは、厳選されたSS304およびSS316ステンレス鋼（CF8 / CF8M鋳造グレード）から鍛造/鋳造されています。

基本的な炭素鋼の代わりに、ステンレス鋼は、錆び、酸化、軽度の化学的攻撃に対する固有の耐性をもたらします。そのため、湿気の多い工場作業場、海岸沿いの施設、わずかに腐食性のプロセス流体に最適です。

高度な一体成形技術により、ブローホールや砂の混入などの隠れた内部欠陥が排除されます。完成したボディは、強固な機械的強度、優れた耐衝撃性、安定した耐圧性能を備えています。長期運転でも本体の変形や接合部の浸出を引き起こしにくく、プラント全体の維持費を削減します。

SS316 バリアントは、塩化物を含む液体または塩を含む液体が関係する場合に優れています。標準的な水道、空気、ガスの公共事業では、SS304 がバランスのとれた予算節約の選択肢として、ほとんどの海外バイヤーにとって依然として選ばれています。

堅固な原材料の検証

入荷するすべての材料バッチはラボ検査を受けて、以下を保証します。

- 化学組成は SS304 / SS316 / CF8 / CF8M 仕様に厳密に一致します

- リサイクル材や粗悪な代替材はゼロ

- 実際の現場条件に対応する一貫した機械的特性

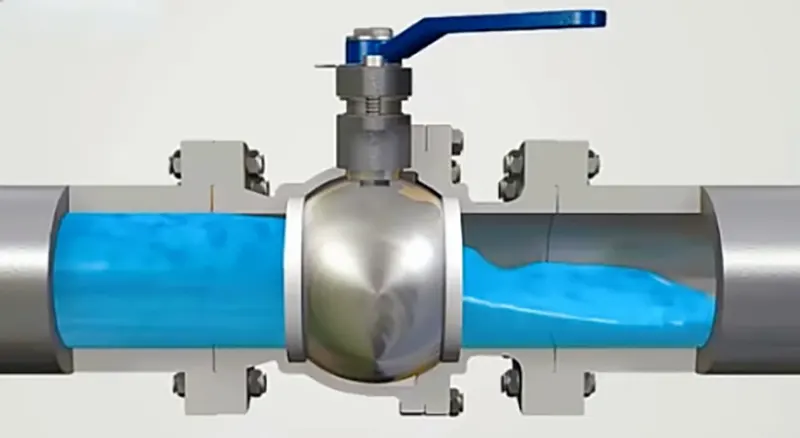

フローティングボールマ​​ニュアルアーキテクチャエッジ

当社は実証済みのフローティング ボール原理を採用し、人に優しいハンド レバーと組み合わせて、実際の現場での使いやすさを考慮して設計されています。

-完全手動作動: 電気も空気供給も必要ありません。追加の補助ハードウェアとそれに関連する障害のリスクを回避できます。

-簡単な設置、直観的な操作、現場でのメンテナンスの障壁が低い

-最適化されたフルボア流路により流れの乱流がカットされ、不必要な圧力降下なしでスムーズな中量のスループットが可能になります。

-精密に嵌合された PTFE シートと研磨されたフローティング ボールにより、定格圧力温度範囲内で厳密な遮断を実現します。

- 現場オプションのロック可能なハンドルはランダムな回転を制限し、現場担当者による偶発的な誤操作を効果的に防止します。

-全開/全閉絶縁義務用に設計されています。半開位置での長時間のスロットリングはお勧めできません。

多様な配管に対応する柔軟な接続オプション

ねじ付き端、フランジ付き端、衛生的なクイック クランプ接続など、複数の端構成が提供されています。

- 1/2 インチから 4 インチまでをカバーする幅広いサイズ範囲、複数の圧力クラスと互換性あり

- 小口径の計器ラインや大流量のメインパイプラインの隔離にも同様に機能します。

- ASME B16.34 規格に従って製造されており、主流のグローバル配管レイアウトと互換性があります

- 当社のエンジニアリング チームは、顧客の図面を評価し、標準以外の寸法要件に合わせたオーダーメイドのソリューションを開発できます。

考え抜かれたシーリングシステム

シーリング アセンブリは現場での長期耐久性を考慮して調整されています。

- 自己潤滑性 PTFE シートがレバー回転時の摩擦を軽減し、高光沢のボール表面を摩耗から保護します。

- 水、油、ガス、および軽度の腐食性プロセス流体に対する双方向の厳密な遮断性能

- 最適化されたステムパッキン配置により、バルブシャフトに沿った漏洩を抑制します

- 防汚性、耐スケール性により中程度の清浄度を維持し、衛生的な生産シナリオに完全に適合します。

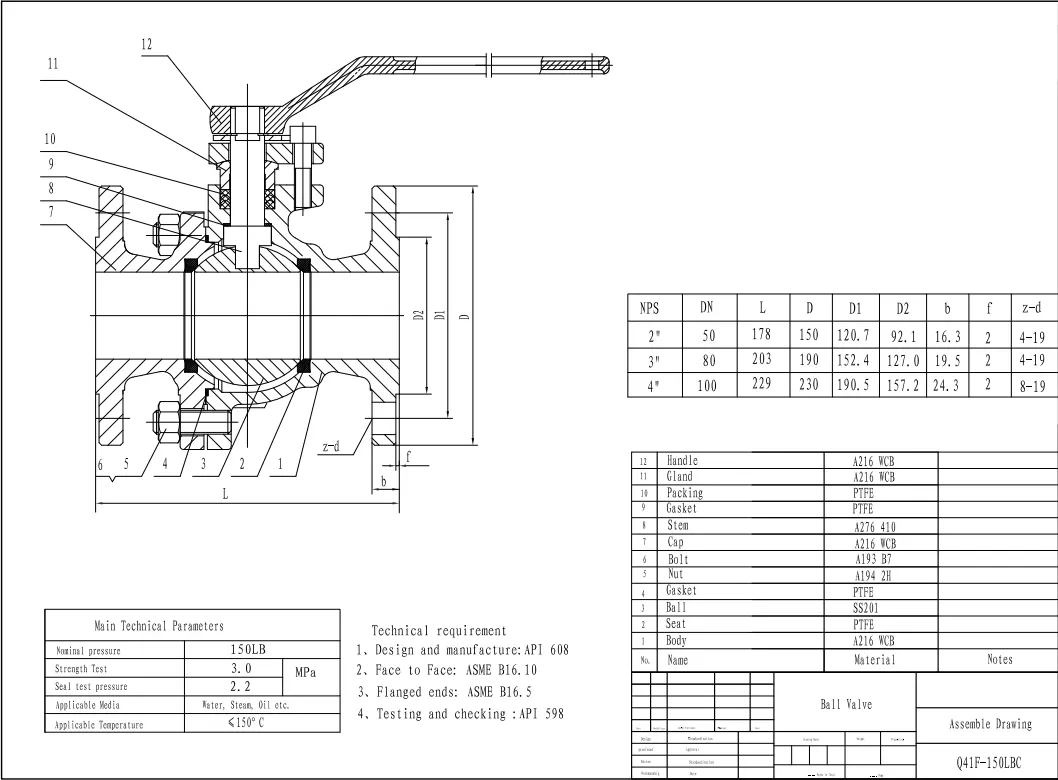

技術仕様

標準パラメータ

サイズ: 1/2"-4" (在庫品あり)

圧力クラス：PN16 / PN25 / PN40 / PN64 / PN100

本体材質：SS304(CF8)、SS316(CF8M)

バルブタイプ: ステンレス鋼手動ボールバルブ

接続形式：ネジ式/フランジ式/サニタリークランプ

使用温度:-20°C ~ 180°C (シートコンパウンドによって異なります)

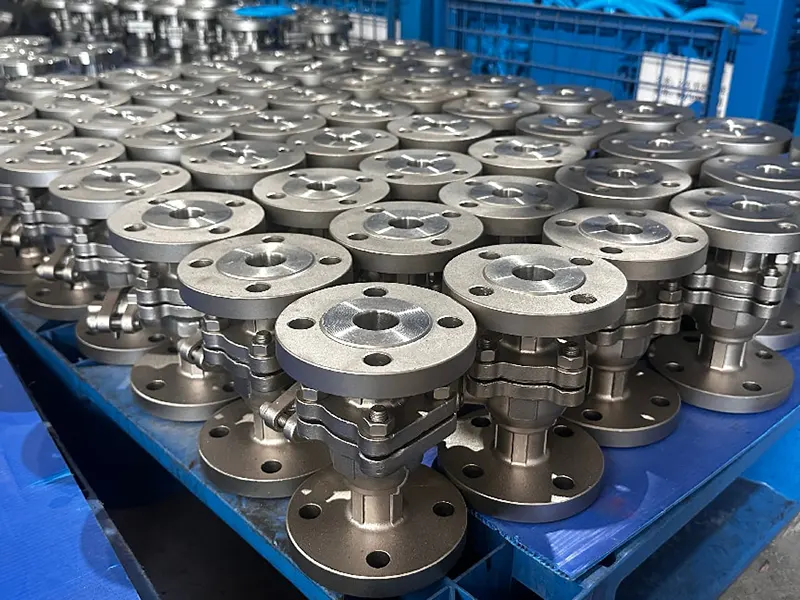

製造ワークフロー

当社のステンレス鋼手動ボールバルブは、完全な製造ステップを経ます。

・ステンレス精密鋳造・鍛造

-材料の機械的特性を安定させるための熱処理

-ボール、シール面、接続端のCNC高精度機械加工

-ハンドレバー付きのフルユニットアセンブリ。ご要望に応じてロック可能なハンドルを取り付けます

パフォーマンスのハイライト

- 優れた防錆性と耐食性

- 圧力損失を最小限に抑えるフルボア設計

- 液体と気体に対する信頼性の高い双方向密閉密閉

- 電源不要の手動操作、高い現場適応性

- 誤操作防止のためのハンドルロックアクセサリ

- ASME B16.34 国際配管規格に準拠

応用分野

水処理部門

ステンレス鋼製手動ボールバルブは、以下の用途に広く使用されています。

-都市給水および処理管ネットワーク

・循環水・排水補助回路

-上水パイプラインの隔離および切り替えポイント

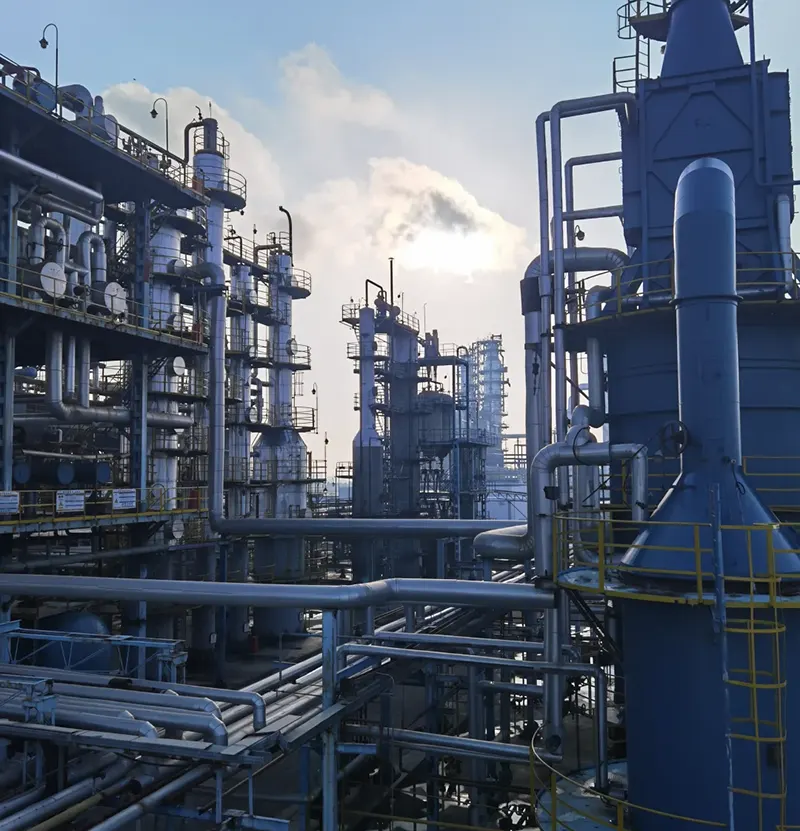

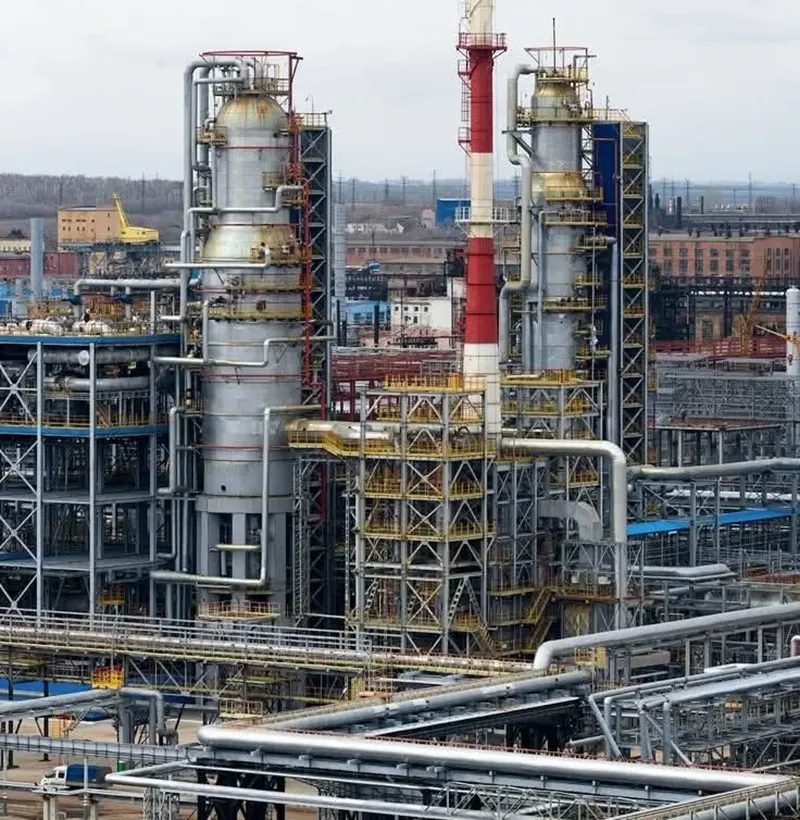

化学・石油化学部門

・一般軽化学プロセス配管

- 軽度の腐食性流体制御ループ

- 石油化学プラントの補助パイプラインネットワーク

食品飲料および医薬品部門

- 食品および飲料生産ラインのサニタリーパイプライン

- 製薬工場内のプロセス配管

- 汚染のないことが必須の衛生的な液体移送

海洋および一般産業のシナリオ

- 沿岸および沿岸に近い海洋配管システム

- エンジニアリング請負業者の現場プロジェクト向けの補助ループ制御

- 地元の代理店や工場のオーバーホール作業のための予備在庫の迅速な移動

現場での運用のヒントとグローバルプロジェクトのサポート

耐用年数を最大限に延ばすには、設置前にパイプライン内の溶接スラグや固形破片を取り除きます。ハンドレバーに強い力を加えないでください。長期間の静的スタンバイ後のシールの固着を防ぐために、定期的にフルストロークサイクルを実行してください。ステムの軽度の漏れは、パッキンをわずかに調整することで修正できます。定期的なプラント検査には、ジョイントとハンドルの状態を含めてください。

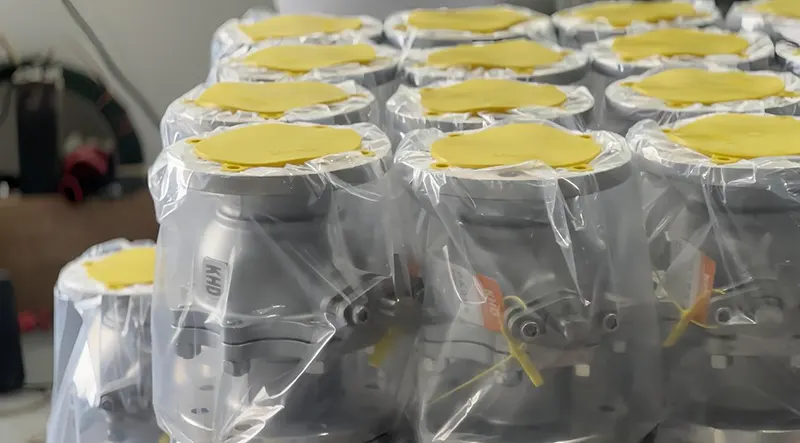

API、ISO、CE認定のバルブメーカーとして、すべてのユニットは発送前に圧力テスト、漏れテスト、目視検査に合格しています。当社の完全な QC ワークフローは、原材料の入荷検査、精密機械加工から完成品の検証までをカバーします。材料試験証明書は、海外プロジェクトの入札提出および現場受諾に提供できます。

柔軟な OEM および ODM カスタム サービスが利用可能です。材料の調整、特殊なサイジング、表面仕上げ、ロゴの彫刻、カスタム条件の最適化がすべてサポートされています。柔軟な MOQ により、小規模のサンプル トライアルだけでなく、大規模プロジェクトの大量大量注文にも対応します。

当社のステンレス鋼手動ボールバルブは、東南アジア、中東、アフリカ、ヨーロッパなどの幅広い市場で認知されています。一貫した現場パフォーマンスと証明された長期耐久性のおかげで、当社は世界中の販売代理店、エンジニアリング請負業者、最終プラントのオペレーターと強固な長期パートナーシップを構築しています。進行中のプロジェクトの展開や定期的な在庫補充のために信頼できるユニットが必要な場合でも、お気軽に当社チームにご連絡ください。私たちは、お客様の実際の要件に合わせた完全な技術データシートと競合見積書を共有する準備ができています。
